Xử lý khí thải hữu cơ cho máy gia công nóng

Khí thải được tạo ra trong quá trình rèn nóng có nhiệt độ cao (150–400°C), sương dầu nồng độ cao, các hạt PM2.5 dính mịn, VOC (tổng hydrocarbon không chứa metan), than chì và bụi kim loại. Xử lý khí thải hữu cơ cho máy phun nóng dễ bị tắc nghẽn đường ống và mang theo ngọn lửa và tia lửa, gây nguy cơ hỏa hoạn.

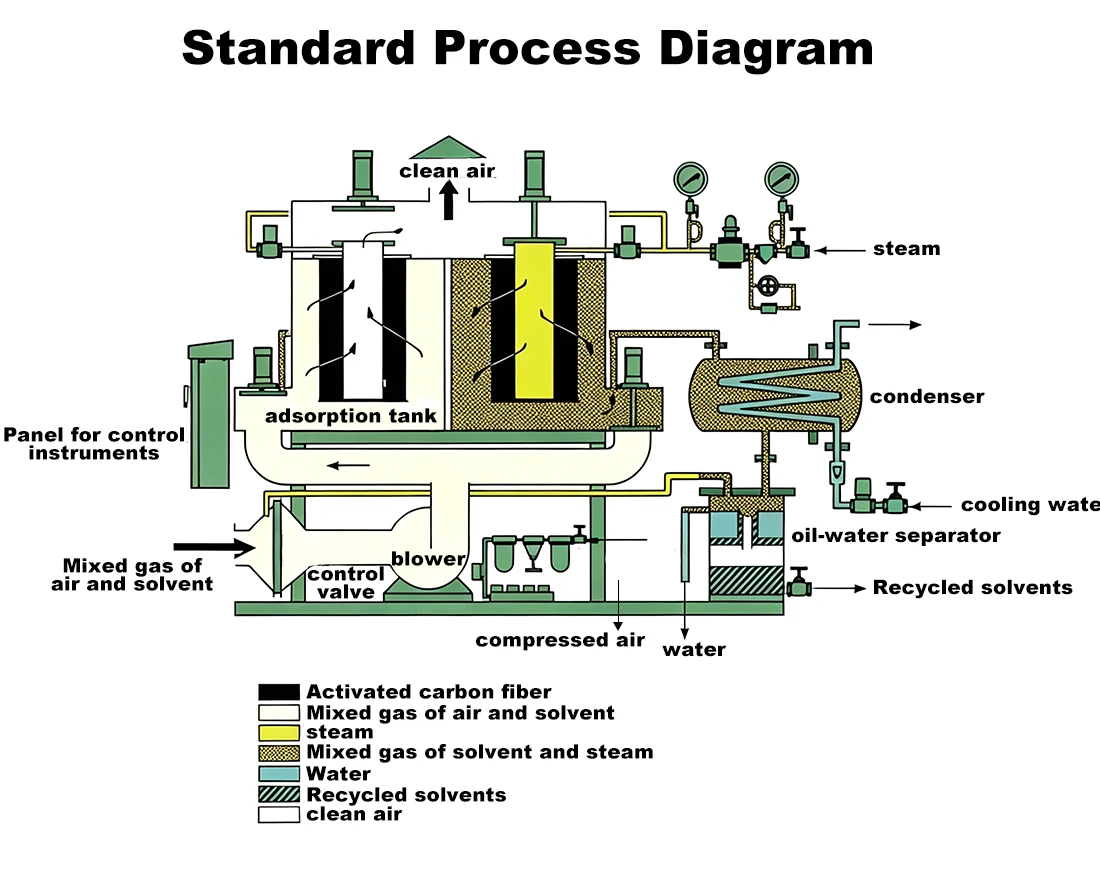

Quy trình xử lý tiêu chuẩn được xác định như sau:Thu gom khí → Chặn ngọn lửa và làm mát → Loại bỏ sương mù dầu → Xử lý VOC → Xả tiêu chuẩn.

1. Thiết bị thu gom & tiền xử lý (An toàn & chống tắc nghẽn)

1.1 Hệ thống ống dẫn khí & ống dẫn khí kèm theo

Chức năng: Thu giữ hoàn toàn khói dầu và sương mù từ đầu rèn, khuôn mẫu và khu vực phun dầu để kiểm soát khí thải nhất thời.

Loại: Mũ trùm nửa kín / kín hoàn toàn được trang bị rèm mềm chịu nhiệt độ cao.

Những điểm chính: Duy trì tốc độ luồng không khí ở mức 8–15 m/s để ngăn chặn sự tích tụ dầu và tia lửa điện chảy ngược.

1.2 Thiết bị chống cháy & làm mát

Chức năng: Chặn các tia lửa điện và cặn oxit ở nhiệt độ cao, đồng thời làm mát khí thải từ 300–400°C xuống dưới 180°C để bảo vệ các thiết bị hạ nguồn khỏi cháy nổ.

Nguyên lý làm việc: Kết cấu dạng mê cung hoặc dạng tấm tôn inox, kết hợp trao đổi nhiệt làm mát bằng không khí/nước.

Tính năng: Chịu nhiệt độ cao, ngăn chặn ngọn lửa, chống tích tụ cặn dầu và cổng làm sạch tro chuyên dụng.

1.3 Bộ lọc trước

Chức năng: Bẫy các giọt dầu lớn, bụi than chì và vảy oxit để giảm tải cho các bộ phận tĩnh điện và than hoạt tính.

Phương tiện lọc: Lưới kim loại có thể tái sử dụng và giặt được + bông sợi thủy tinh.

Hiệu suất: Loại bỏ 50%–80% các giọt dầu lớn và ngăn chặn sự tắc nghẽn của các tấm điện cực phía sau và vật liệu lọc.

2. Thiết bị lọc sương mù dầu lõi (Loại bỏ sương mù dầu & PM2.5)

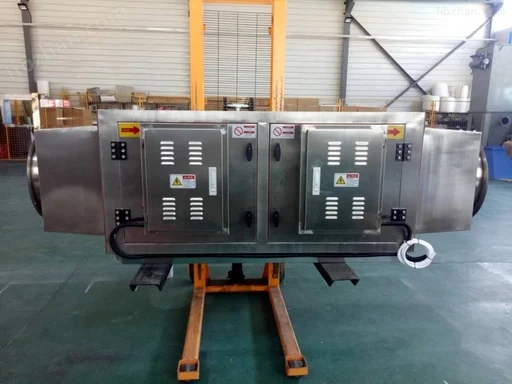

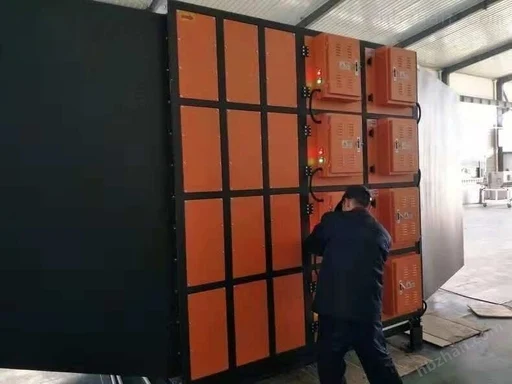

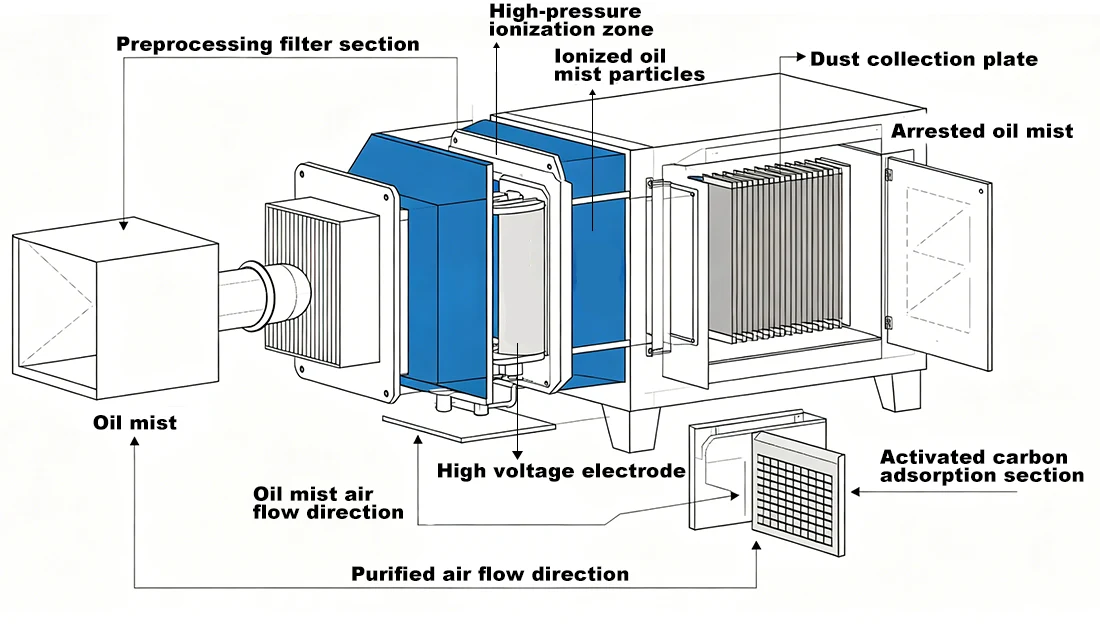

2.1 Thiết bị lọc bụi tĩnh điện cao áp (ESP, Mainstream Solution)

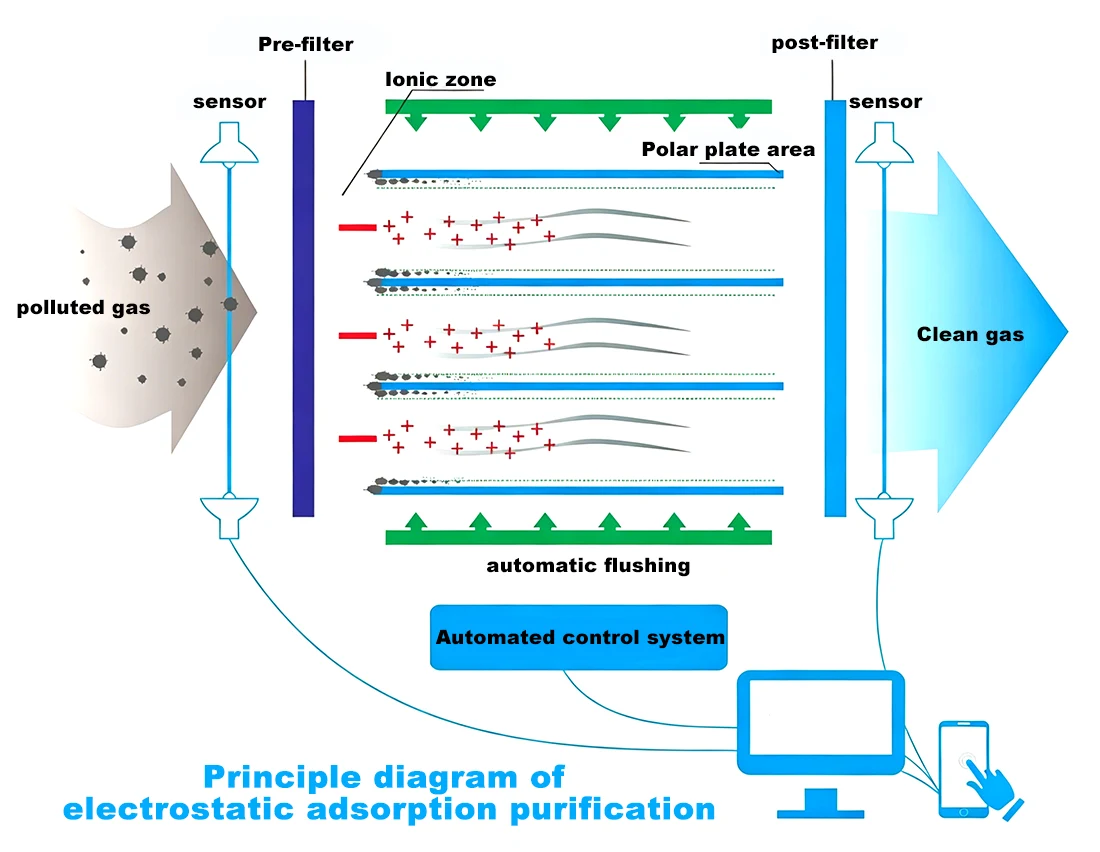

Nguyên lý làm việc: Ion hóa khí và thu hạt. Dưới điện trường cao áp 12–16 kV, sương dầu tích điện bám vào các tấm điện cực và chảy xuống khay thu dầu nhờ trọng lực.

Hiệu quả: Loại bỏ sương mù dầu ≥95%, loại bỏ PM2.5 ≥90%; nồng độ sương dầu đầu ra ≤5 mg/m³.

Các tính năng: Chịu được nhiệt độ lên tới 180°C, giảm áp suất thấp, dầu thải có thể tái chế, chi phí vận hành thấp, lý tưởng cho sương mù dầu nặng từ quá trình rèn nóng.

2.2 Máy tách sương dầu ly tâm động

Nguyên lý làm việc: Cánh quạt quay tốc độ cao tạo ra lực ly tâm để tách sương dầu bám dọc theo thành vỏ.

Hiệu suất: 70%–85%, thích hợp để xử lý trước các giọt dầu lớn có nồng độ cao.

Tính năng: Không có vật tư tiêu hao, nhiệt độ hoạt động tối đa 120°C, bảo trì dễ dàng.

2.3 Máy chà sàn ướt

Nguyên lý làm việc: Phun nước hoặc chất lỏng kiềm để thu giữ sương dầu và bụi, đồng thời làm mát khí thải và loại bỏ một phần nhỏ VOC.

Hiệu quả: Loại bỏ sương mù dầu 80%–90%, loại bỏ bụi trên 90%.

Nhược điểm: Tạo ra nước thải có dầu và có thể đóng băng vào mùa đông; đòi hỏi phải sử dụng liều lượng hóa chất thường xuyên.

Ứng dụng: Các trường hợp có sương mù dầu cực nặng và mùi hăng.

3. Thiết bị xử lý VOC (Tổng hydrocacbon không chứa metan) (Kiểm soát mùi & Tuân thủ)

3.1 Chất hấp phụ than hoạt tính (Được sử dụng rộng rãi cho VOC nồng độ thấp)

Nguyên lý hoạt động: VOC và mùi hôi bị giữ lại bởi các vi lỗ của than hoạt tính.

Hiệu suất: Loại bỏ tổng lượng hydrocarbon không chứa metan ≥90%, đáp ứng giới hạn phát thải ≤60 mg/m³ (áp dụng tiêu chuẩn chặt chẽ hơn ở một số vùng).

Đặc điểm: Đầu tư thấp, lắp đặt nhanh. Phù hợp với VOC có nồng độ thấp đến trung bình từ quá trình rèn nóng; việc thay thế hoặc tái sinh carbon được yêu cầu định kỳ.

3.2 Quá trình oxy hóa quang xúc tác UV (Khử mùi phụ trợ)

Nguyên lý làm việc: Tia UV và chất xúc tác phân hủy VOC thành carbon dioxide và nước, chủ yếu để khử mùi.

Hiệu quả: Loại bỏ VOC 50%–70%. Không thể được sử dụng một mình để tuân thủ, chỉ để khử mùi sau giai đoạn.

Đặc điểm: Không cần vật tư tiêu hao, chi phí vận hành thấp để kiểm soát mùi nhẹ.

3.3 Quá trình oxy hóa xúc tác (CO, dành cho VOC có nồng độ từ trung bình đến cao)

Nguyên lý hoạt động: Chất xúc tác kim loại quý cho phép phân hủy oxy hóa VOC ở nhiệt độ thấp (250–350°C).

Hiệu suất: ≥95% không gây ô nhiễm thứ cấp, đảm bảo tuân thủ ổn định lâu dài.

Đặc điểm: Chi phí vận hành vừa phải với yêu cầu sưởi ấm bằng điện; phù hợp với dây chuyền sản xuất liên tục.

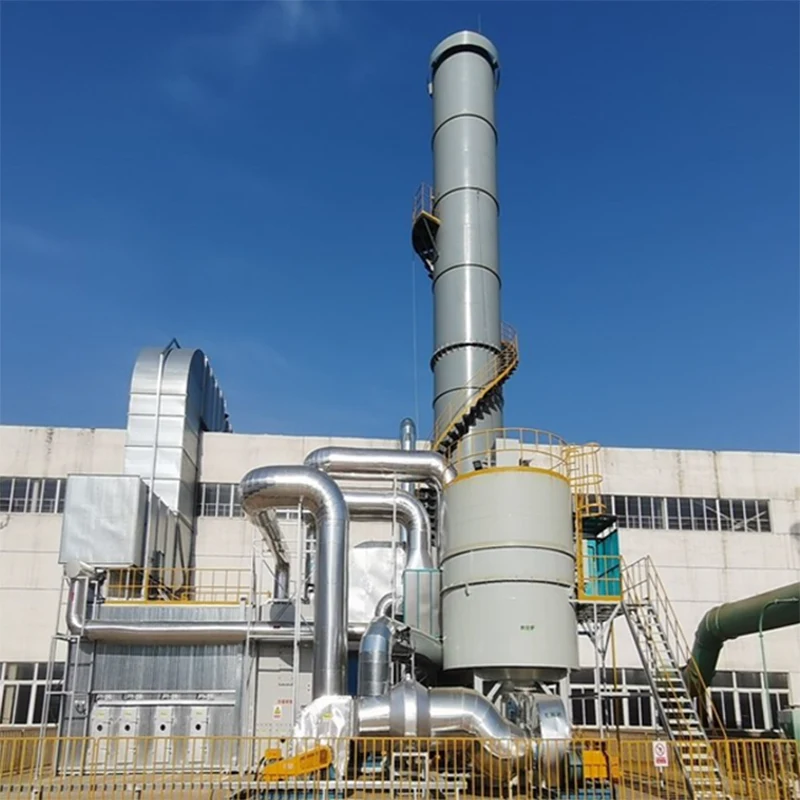

3.4 Chất oxy hóa nhiệt tái sinh (RTO, cho nồng độ cao và luồng không khí lớn)

Nguyên lý làm việc: Máy tái sinh gốm làm nóng trước khí thải và VOC được oxy hóa hoàn toàn ở 750–820°C với hiệu suất thu hồi nhiệt trên 95%.

Hiệu suất: ≥98%. Lý tưởng cho dây chuyền rèn nóng quy mô lớn và VOC nồng độ cao.

Nhược điểm: Chi phí vốn cao, diện tích lớn và cần nguồn cung cấp khí đốt tự nhiên phụ trợ.

4. Thiết bị hỗ trợ và xử lý sau điều trị (Vận hành ổn định & an toàn)

1. Bộ khử sương mù / Tấm vách ngăn: Loại bỏ các giọt nước và dầu còn sót lại từ máy lọc và bình ngưng để ngăn chặn sự tích tụ dầu trong quạt và nhỏ giọt trong ống khói.

2. Quạt hút cảm ứng chống ăn mòn chịu nhiệt độ cao: Định mức ở 180°C, có thể chuyển đổi tần số, khắc phục lực cản của hệ thống và ngăn ngừa rò rỉ dầu và tự bốc cháy.

3. Ống xả 15m: Thép carbon hoặc thép không gỉ có lớp phủ chống ăn mòn, tuân thủ tiêu chuẩn quốc gia GB 16297.

4. Hệ thống giám sát trực tuyến: Theo dõi tổng lượng hydrocarbon không chứa metan, chất dạng hạt, nhiệt độ, độ ẩm và hàm lượng oxy; dữ liệu được tải lên nền tảng giám sát môi trường theo thời gian thực.

5. Hệ thống điều khiển tự động PLC: Hỗ trợ tự động khởi động/dừng, báo động chênh lệch áp suất, khóa liên động nhiệt độ, chống cháy nổ và truyền lỗi từ xa.

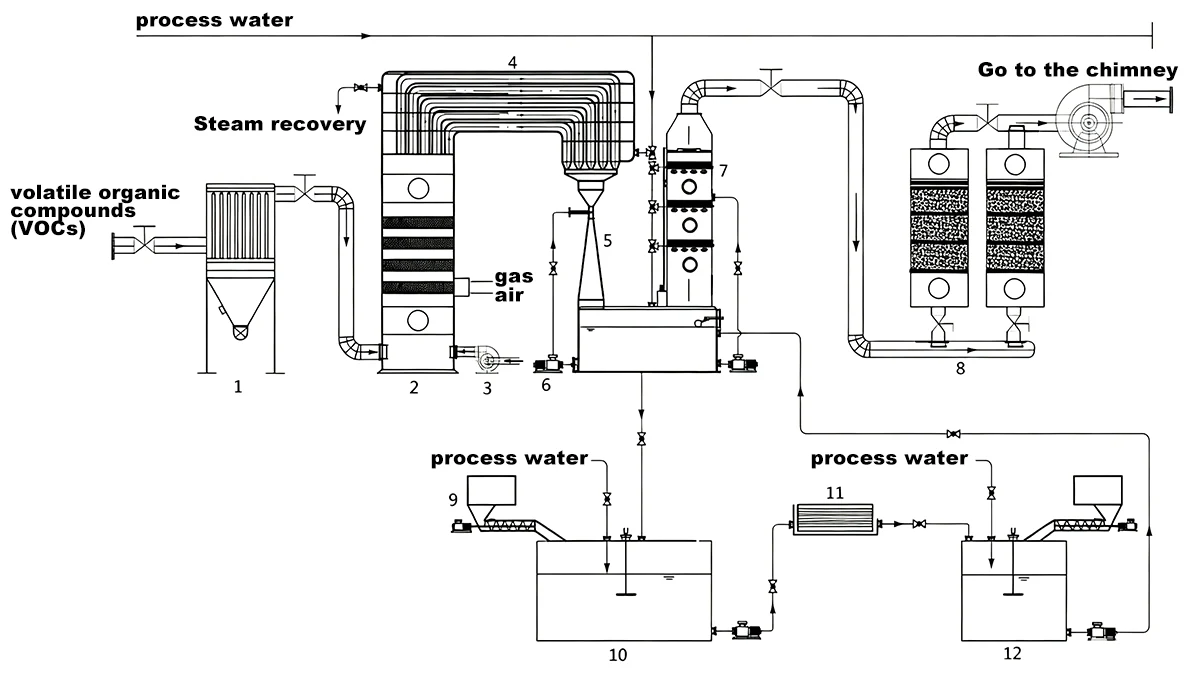

5. Cấu hình hệ thống được đề xuất theo điều kiện làm việc

5.1 Dây chuyền sản xuất đơn / nhỏ (1–3 máy rèn, sương mù dầu từ thấp đến trung bình)

Bộ thu khí kèm theo → Bộ chống cháy & làm mát → Bộ lọc trước → ESP → Bộ hấp phụ than hoạt tính → Quạt gió cảm ứng → Ống khói 15m

Các tính năng: Tiết kiệm chi phí, tuân thủ đầy đủ sương dầu và VOC, hiệu suất khử mùi tuyệt vời và bảo trì đơn giản.

5.2 Dây chuyền sản xuất từ ​​trung bình đến lớn (4–10 máy rèn, sương mù và mùi dầu nặng)

Bộ thu khí kèm theo → Bộ chống cháy và làm mát → Bộ lọc trước bằng lưới kim loại → ESP → Chất hấp phụ than hoạt tính → Bộ xúc tác quang UV → Quạt gió cảm ứng → Ống khói

Các tính năng: Xử lý ổn định đối với sương mù dầu nặng, xưởng không có khói và nguy cơ khiếu nại của công chúng thấp.

5.3 Dây chuyền sản xuất liên tục lớn (Trên 10 máy rèn, VOC nồng độ cao)

Thu gom khí → Thiết bị chống cháy & làm mát → ESP → Bộ tập trung than hoạt tính → Quá trình oxy hóa xúc tác (CO) → Ống khói

Đặc điểm: Lượng khí thải cực thấp trong thời gian dài, không gây ô nhiễm thứ cấp, được thiết kế riêng cho các doanh nghiệp chịu sự giám sát môi trường quan trọng.

6. Ưu điểm cốt lõi của sản phẩm (Đối với Đề xuất & Hồ sơ mời thầu)

1. Loại bỏ sương mù dầu hiệu quả: ESP đóng vai trò là thiết bị cốt lõi, đạt được khả năng loại bỏ sương mù dầu ≥95% và loại bỏ ≥90% PM2.5, loại bỏ sự phân tán khói và tích tụ dầu đất trong xưởng.

2. Tuân thủ VOC ổn định: Công nghệ than hoạt tính hoặc CO đảm bảo tổng lượng hydrocarbon không chứa metan đáp ứng GB 16297 và các tiêu chuẩn khí thải địa phương.

3. Chống cháy nổ: Thiết kế ngăn chặn ngọn lửa, làm mát và chống tĩnh điện tích hợp ngăn tia lửa xâm nhập vào thiết bị và tự phát cháy của dầu tích tụ.

4. Bảo vệ thiết bị và ít phải bảo trì: Các bộ phận phía trước chặn cặn dầu và bụi để tránh tắc nghẽn và ăn mòn đường ống và quạt, cắt giảm tần suất và chi phí bảo trì.

5. Cải thiện môi trường nhà xưởng & sức khỏe nghề nghiệp: Loại bỏ khói hăng và tăng cường tầm nhìn, giảm bệnh nghề nghiệp và tỷ lệ luân chuyển nhân viên.

6. Tuân thủ quy định và ngăn ngừa khiếu nại: Việc giám sát trực tuyến và phát thải có tổ chức giúp vượt qua EIA, giấy phép xả thải và thanh tra môi trường mà không có khiếu nại nào của công chúng.

7. Tái chế dầu thải để giảm chi phí: Dầu thải thu gom có ​​thể được tái chế và tái sử dụng để bù đắp chi phí vận hành.

8. Thiết kế mô-đun: Diện tích nhỏ gọn và lắp đặt nhanh, phù hợp với dây chuyền sản xuất mới và hiện có mà không làm gián đoạn quá trình sản xuất thông thường.

7. Sự cần thiết phải cài đặt

· Quy định nghiêm ngặt về môi trường: Khói rèn nóng và VOC là những chất gây ô nhiễm chính được giám sát. Xả thải trực tiếp hoặc phát thải quá mức sẽ bị phạt từ 100.000 đến 1.000.000 RMB hoặc đình chỉ sản xuất. Hệ thống xử lý là cần thiết để tuân thủ quy định.

· Đảm bảo sản xuất bình thường: Khói nặng, tầm nhìn kém và sàn dính dầu trơn trượt cản trở hoạt động, tăng thương tích trong công việc và gây ra tình trạng luân chuyển nhân viên cao.

· Giảm chi phí sửa chữa và hư hỏng thiết bị: Sương mù dầu không được lọc dẫn đến tắc nghẽn đường ống, nguy cơ ăn mòn và hỏa hoạn, dẫn đến chi phí bảo trì hàng năm lên tới hàng chục nghìn RMB. Hệ thống tránh được những tổn thất như vậy một cách hiệu quả.

· Hỗ trợ kiểm toán khách hàng: Tuân thủ môi trường là yêu cầu cơ bản đối với các đơn đặt hàng từ các khách hàng phụ tùng ô tô, phần cứng và ngoại thương. Giải pháp xử lý âm thanh giúp duy trì hoạt động kinh doanh.

· Thích ứng với các chính sách thắt chặt: Các quy định về VOC và khói ngày càng khắt khe hơn qua từng năm. Việc cài đặt sớm giúp thực hiện tuân thủ một lần và tránh phải trang bị thêm tốn kém sau này.
