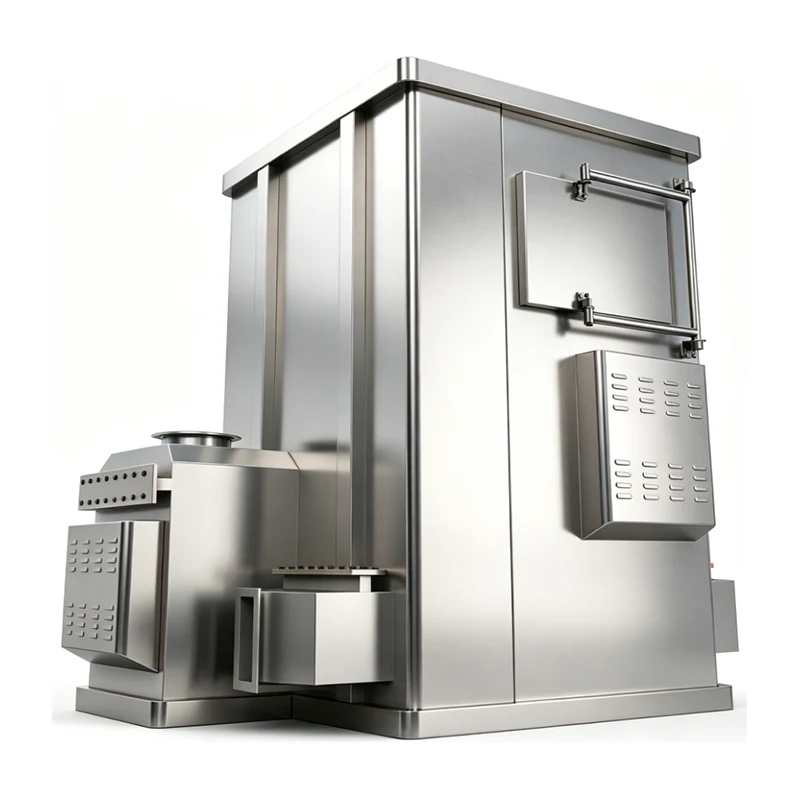

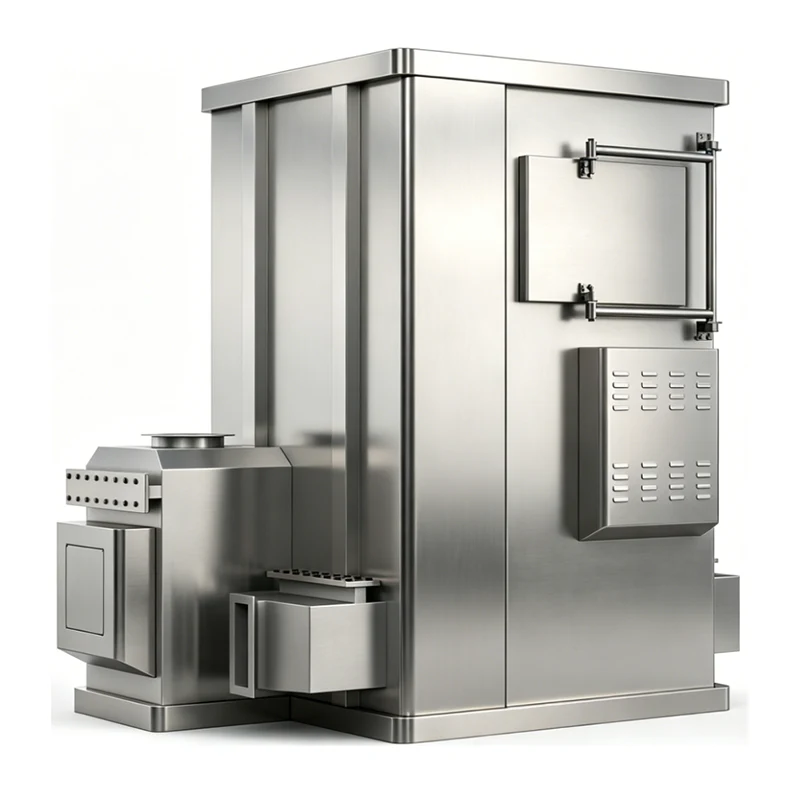

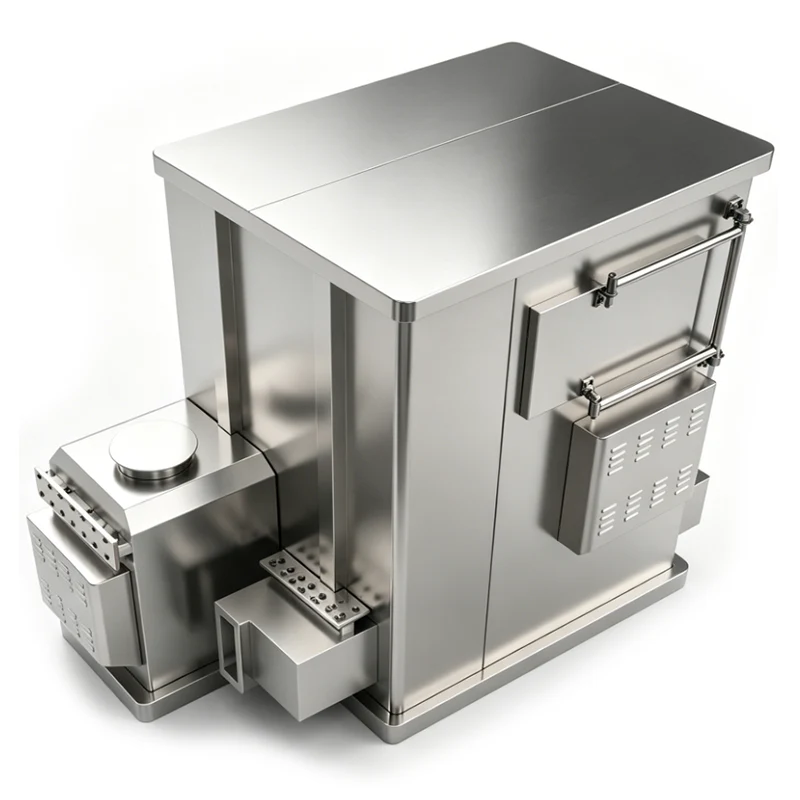

Lò oxy hóa CO trao đổi nhiệt hai giai đoạn

Lò oxy hóa CO trao đổi nhiệt hai giai đoạn Defaee là một hệ thống tích hợp bảo vệ môi trường và tiết kiệm năng lượng kết hợp quá trình oxy hóa xúc tác CO, thu hồi nhiệt hiệu suất cao hai giai đoạn, đốt khí tự nhiên áp suất thấp và điều khiển thông minh. Nó được thiết kế để lọc khí thải công nghiệp có chứa CO và thu hồi nhiệt thải trong luyện kim, hóa chất, vật liệu xây dựng và các lĩnh vực liên quan.

Được phát triển bởi Công ty TNHH Thiết bị Môi trường DeFa (Ningbo) — một nhà sản xuất dựa trên công nghệ với hơn 20 năm chuyên môn về nguồn điện cao áp, hệ thống plasma và loại bỏ VOC — lò này sử dụng cấu trúc trao đổi nhiệt dạng tấm hai giai đoạn để thu hồi năng lượng nhiệt từ khí thải nhiệt độ cao theo cách thức từng bước. Trong khi đạt được quá trình oxy hóa CO vô hại, nó đồng thời mang lại khả năng sử dụng năng lượng nhiệt hiệu quả cao. Thiết kế ưu tiên tuân thủ môi trường, giảm tiêu thụ năng lượng và vận hành ổn định lâu dài.

Nguyên tắc hoạt động cốt lõi

1. Quá trình oxy hóa xúc tác CO

Sau khi tiền xử lý (loại bỏ bụi và chống cháy), khí thải công nghiệp chứa CO đi vào buồng phản ứng của lò. Dưới tác dụng của chất xúc tác kim loại quý (bạch kim-palađi), phản ứng oxy hóa xúc tác diễn ra ở nhiệt độ tương đối thấp 450–480°C, chuyển CO độc hại thành CO₂ không độc hại.

Phản ứng: 2CO + O₂ → 2CO₂ (chất xúc tác, 450–480°C)

Quy trình không dùng ngọn lửa này giúp nâng cao độ an toàn khi vận hành và có thể đồng thời phân hủy các hợp chất hữu cơ dễ bay hơi (VOC) có trong dòng khí thải, giúp người dùng đáp ứng các yêu cầu về khí thải của quốc gia và quốc tế.

2. Trao đổi nhiệt hai giai đoạn

Bộ trao đổi nhiệt dạng tấm hai giai đoạn tích hợp sử dụng thiết kế trao đổi nhiệt theo độ dốc và làm mát được phân loại để tối đa hóa việc thu hồi nhiệt thải từ khí thải nhiệt độ cao sau phản ứng:

1. Trao đổi nhiệt giai đoạn đầu:Khí thải nhiệt độ cao ở khoảng 480°C đi vào bộ trao đổi nhiệt dạng tấm giai đoạn đầu, truyền nhiệt ngược dòng đến khí thải nhiệt độ thấp đi vào. Nhiệt độ khí thải giảm xuống 240–260°C, trong khi khí đầu vào được làm nóng trước đến 200–220°C, làm giảm năng lượng khí tự nhiên đầu vào cần thiết cho quá trình gia nhiệt tiếp theo.
2. Trao đổi nhiệt giai đoạn hai:Khí thải được làm mát trước sau đó đi vào bộ trao đổi nhiệt giai đoạn hai, nơi nó tiếp tục truyền nhiệt sang không khí trong lành hoặc môi trường nhiệt độ thấp khác. Nhiệt độ khí thải giảm xuống dưới 120°C, đạt tỷ lệ thu hồi nhiệt thải trên 75% - cao hơn đáng kể so với thiết kế một giai đoạn.
3. Điều chỉnh nhiệt độ:Sau khi trao đổi nhiệt, ba bộ giảm chấn không khí điều chỉnh chính xác khí thải để duy trì nhiệt độ xả ổn định khoảng 80°C, nhờ đó tránh được ứng suất thiết bị hoặc ô nhiễm nhiệt do nhiệt độ quá cao.

3. Đốt khí tự nhiên ở áp suất thấp

Hệ thống này kết hợp một thiết bị đốt khí tự nhiên áp suất thấp, với áp suất cung cấp khí được kiểm soát ở mức 0,02–0,05 MPa để phù hợp với các điều kiện khí áp suất thấp công nghiệp điển hình. Sau khi được cân đối chính xác thông qua van giảm áp, bộ lọc và đồng hồ đo lưu lượng, khí tự nhiên đi vào đầu đốt, trộn đều với không khí đốt và đốt cháy ở nhiệt độ thấp bên trong lò để cung cấp nhiệt ổn định cho phản ứng xúc tác.

Thiết kế đốt ở áp suất thấp giúp loại bỏ các rủi ro an toàn liên quan đến hệ thống áp suất cao. Hiệu suất đốt cháy vượt quá 99%, trong khi nồng độ phát thải NOₓ và CO trong khí thải vẫn thấp hơn nhiều so với giới hạn quy định chung. Chi phí vận hành thường thấp hơn 30%–40% so với các giải pháp sưởi ấm bằng điện tương đương.

Cấu trúc thiết bị cốt lõi

1. Lắp ráp lò

Thân lò được cấu tạo với kết cấu hai lớp: thép carbon chịu nhiệt độ cao được lót một lớp cách nhiệt bằng nhôm silicat. Lớp vỏ bên trong chịu được nhiệt độ lên tới 600°C, trong khi nhiệt độ bề mặt bên ngoài được duy trì ở mức 50°C để giảm thiểu thất thoát nhiệt. Lò được chia thành năm phần chức năng - phần đầu vào, phần gia nhiệt trước, phần phản ứng xúc tác, phần trao đổi nhiệt hai giai đoạn và phần xả - và được hàn tích hợp để có độ kín tuyệt vời. Cổng giảm áp tích hợp giúp bảo vệ quá áp tự động.

2. Mô-đun trao đổi nhiệt hai giai đoạn

Cốt lõi của hệ thống thu hồi nhiệt bao gồm hai giai đoạn của bộ trao đổi nhiệt dạng tấm hiệu suất cao được chế tạo từ thép không gỉ 304, mang lại khả năng chịu nhiệt độ cao, chống ăn mòn và hiệu suất truyền nhiệt đáng tin cậy. Các bộ trao đổi được bố trí nối tiếp với các tấm dẫn hướng trung gian để đảm bảo phân phối khí thải đồng đều. Khoảng cách tấm được tối ưu hóa làm giảm sức cản của khí thải và mức tiêu thụ năng lượng của quạt. Mô-đun này được thiết kế để dễ dàng tháo rời và làm sạch, chứa được dòng khí thải có chứa bụi.

3. Hệ thống đốt khí tự nhiên áp suất thấp

Hệ thống con này bao gồm đường ống dẫn khí đốt tự nhiên, van giảm áp suất thấp, bộ lọc khí, van điều chỉnh lưu lượng, đầu đốt, thiết bị đánh lửa và đầu báo lửa. Van giảm áp giúp ổn định áp suất khí ở mức 0,02–0,05 MPa, trong khi van lưu lượng cho phép đo nhiên liệu chính xác. Đầu đốt phun xốp đảm bảo trộn đều khí và không khí. Thiết bị đánh lửa tự động và đầu báo lửa theo thời gian thực sẽ ngay lập tức cắt nguồn cung cấp khí trong trường hợp ngọn lửa bị hỏng để tránh rò rỉ.

4. Hệ thống phản ứng xúc tác

Hệ thống này bao gồm một lớp xúc tác dựa trên chất nền gốm tổ ong được nạp chất xúc tác kim loại quý bạch kim-palađi, được đặc trưng bởi đặc tính chống nhiễm độc, độ bền nhiệt độ cao và tuổi thọ thông thường là 2–3 năm. Ít nhất năm cảm biến nhiệt độ được lắp đặt trong lò để theo dõi các điểm nhiệt độ tới hạn theo thời gian thực, kiểm soát chính xác nhiệt độ phản ứng trong khoảng 450–480°C. Điều này đảm bảo tỷ lệ chuyển đổi CO ≥99%.

5. Hệ thống điều khiển thông minh

Hệ thống điều khiển dựa trên PLC với giao diện màn hình cảm ứng tích hợp điều khiển nhiệt độ, giám sát áp suất, khóa liên động an toàn khí, cảnh báo lỗi và ghi dữ liệu. Nó hỗ trợ vận hành hoàn toàn tự động với khởi động/dừng một phím và tự động điều chỉnh lưu lượng khí và mở van điều tiết. Hệ thống liên tục theo dõi chênh lệch áp suất, áp suất khí và trạng thái ngọn lửa; khi phát hiện bất kỳ sự bất thường nào, nó sẽ kích hoạt cảnh báo tự động và trình tự tắt máy. Chức năng giám sát từ xa và tải lên dữ liệu cũng được hỗ trợ. Các thuật toán điều khiển được tinh chỉnh thông qua dữ liệu hiện trường của DeFa trong hai thập kỷ, nâng cao tính ổn định và giảm nhu cầu can thiệp thủ công.

6. Hệ thống phụ trợ an toàn

• Thiết bị chống cháy và thu bụiở cả đầu vào và đầu ra, cách ly dây chuyền sản xuất khỏi thiết bị xử lý và thu giữ các hạt vật chất, ngăn chặn hiện tượng hồi lưu và tắc nghẽn.
• Cổng giảm ápvới màng ngăn chống cháy nổ trên đỉnh buồng phản ứng sẽ tự động giải phóng áp suất trong các tình huống quá áp.
• Nối đất đáng tin cậycủa vỏ kim loại có điện trở nối đất ≤4Ω ngăn chặn nguy cơ tích tụ tĩnh điện và điện giật.

Ưu điểm hiệu suất chính

1. Hiệu quả lọc cao và phát thải tuân thủ

Tỷ lệ chuyển đổi xúc tác CO đạt ≥99%, với nồng độ phát thải CO thường ≤50 mg/m³. Việc loại bỏ VOC đồng thời đạt được. Hệ thống đốt khí tự nhiên áp suất thấp tạo ra lượng khí thải NOₓ ≤100 mg/m³, không có khói đen hoặc mùi hôi. Hiệu suất được xác nhận trong các điều kiện công nghiệp tiêu chuẩn và tuân thủ các quy định, chẳng hạn như các quy định quản lý chất gây ô nhiễm không khí từ lò nung công nghiệp.

2. Thu hồi nhiệt thải vượt trội và tiết kiệm năng lượng

Cấu trúc trao đổi nhiệt dạng tấm hai giai đoạn đạt được tỷ lệ thu hồi nhiệt thải ≥75%, giảm mức tiêu thụ khí tự nhiên từ 20%–25% so với cấu hình trao đổi nhiệt một giai đoạn. Nhiệt độ khí thải được duy trì ở mức 120°C. Nhiệt thu hồi có thể được sử dụng để làm nóng sơ bộ khí đầu vào, cung cấp nước nóng hoặc sưởi ấm cơ sở, cho phép sử dụng năng lượng theo tầng.

3. Vận hành ở áp suất thấp và độ tin cậy cao

Vận hành bằng khí tự nhiên áp suất thấp (0,02–0,05 MPa) giúp giảm đáng kể rủi ro rò rỉ. Nhiều khóa liên động an toàn - bao gồm bảo vệ chống cháy, quá nhiệt, quá áp và nối đất - mang lại sự an toàn toàn diện cho quy trình. Thiết kế trao đổi nhiệt hai giai đoạn dự phòng cho phép tiếp tục vận hành ngay cả khi một giai đoạn cần bảo trì.

4. Điều khiển thông minh và bảo trì thấp

Điều khiển PLC hoàn toàn tự động cho phép vận hành không cần giám sát. Hiển thị thông số thời gian thực và chẩn đoán lỗi tự động giúp khắc phục sự cố nhanh chóng. Thiết kế bộ trao đổi nhiệt có thể tháo rời và chất xúc tác có thể thay thế dễ dàng giúp giảm công sức bảo trì. Tuổi thọ sử dụng chung của thiết bị được đánh giá là 10–15 năm trong điều kiện hoạt động bình thường.

5. Khả năng thích ứng rộng

Lò được thiết kế để xử lý khí thải công nghiệp có nồng độ CO trong khoảng 0,5%–5% và nhiệt độ đầu vào là 100–300°C, khiến nó phù hợp với khí thải lò cao, khí đuôi tổng hợp hóa học, khí thải lò nung và các dòng quy trình tương tự. Nó tích hợp trực tiếp với các đường ống khí đốt tự nhiên áp suất thấp công nghiệp tiêu chuẩn mà không cần trang bị thêm áp suất cao.

Thông số kỹ thuật (Mẫu tiêu chuẩn)

Hướng dẫn lắp đặt và vận hành

1. Yêu cầu cài đặt

1. Lắp đặt trên nền bê tông phẳng có khả năng chịu lực ≥5 t/m2; dành ít nhất 1,5 m không gian bảo trì xung quanh thiết bị.
2. Đường ống dẫn khí đốt tự nhiên phải sử dụng ống thép liền mạch có kết nối hàn và phải vượt qua bài kiểm tra độ kín (0,1 MPa, 30 phút không rò rỉ).
3. Đảm bảo nối đất thiết bị đáng tin cậy bằng dây nối đất màu vàng-xanh ≥4 mm2 và điện trở nối đất ≤4 Ω.
4. Sử dụng các kết nối linh hoạt ở ống dẫn vào và ra để tránh hư hỏng do rung động.
5. Lắp đặt đồng hồ đo áp suất chênh lệch trên đầu vào và đầu ra của bộ trao đổi nhiệt để theo dõi tình trạng tắc nghẽn.

2. Quy trình vận hành

1. Vận hành không tải:Bật nguồn hệ thống, khởi động quạt và bộ điều khiển; xác minh hoạt động bình thường và đọc cảm biến chính xác.
2. Vận hành khí:Đưa khí tự nhiên vào ở áp suất thấp; xác nhận không có rò rỉ đường ống, đánh lửa thích hợp và ngọn lửa ổn định.
3. Vận hành tải:Đưa khí thải chứa CO vào, điều chỉnh dần lưu lượng khí và vị trí van điều tiết để ổn định nhiệt độ phản ứng ở 450–480°C. Sau khi xác minh việc tuân thủ phát thải, hãy chạy liên tục trong 24 giờ.
4. Vận hành khóa liên động:Mô phỏng các lỗi do ngọn lửa, quá nhiệt và quá áp để xác minh các chức năng tắt và báo động tự động.

Bảo trì định kỳ

• Hằng ngày:Kiểm tra áp suất khí, tình trạng ngọn lửa, nhiệt độ lò, chênh lệch áp suất và nối đất; ghi lại dữ liệu hoạt động.
• hàng tuần:Làm sạch bộ lọc khí và thiết bị chống cháy; xác minh tính linh hoạt của van điều tiết; siết chặt các bu lông kết nối.
• hàng tháng:Kiểm tra lớp xúc tác và loại bỏ bụi bề mặt; làm sạch tấm trao đổi nhiệt để tránh tắc nghẽn.
• Hàng năm:Kiểm tra toàn diện hệ thống cách nhiệt, trao đổi nhiệt, đầu đốt và điều khiển; thay thế các thành phần lão hóa và hiệu chỉnh cảm biến.
• Tắt máy lâu dài:Đóng các van cấp khí, thanh lọc khí trong đường ống, bảo vệ thiết bị khỏi bụi và thông gió định kỳ để tránh ăn mòn do hơi ẩm.

Ứng dụng & Giá trị

Thiết bị này được ứng dụng rộng rãi trong lọc khí thải CO cho lò cao luyện kim, quy trình tổng hợp hóa học, lò nung vật liệu xây dựng và hoạt động xử lý nhiệt máy móc. Nó mang lại giá trị toàn diện: xử lý khí thải tuân thủ môi trường, giảm chi phí vận hành thông qua thu hồi nhiệt thải hiệu quả cao, nâng cao an toàn sản xuất thông qua nhiều cơ chế bảo vệ và thời gian hoàn vốn đầu tư thông thường là 1–2 năm thông qua năng lượng nhiệt thu hồi. Kết quả là sự kết hợp thiết thực giữa bảo vệ môi trường và tiết kiệm năng lượng cho người dùng công nghiệp.

Câu hỏi thường gặp

Điều kiện khí thải nào phù hợp cho lò oxy hóa CO này?

Lò được thiết kế để xử lý khí thải công nghiệp chứa 0,5%–5% CO, với nhiệt độ đầu vào thường từ 100°C đến 300°C. Nó có thể được áp dụng cho khí lò cao, khí đuôi tổng hợp hóa học, khí thải lò nung và các dòng tương tự có chứa carbon monoxide và VOC dạng vết.

Chất xúc tác tồn tại được bao lâu và có thể thay thế được không?

Chất nền gốm tổ ong được nạp chất xúc tác bạch kim-palađi có tuổi thọ điển hình là 2–3 năm trong điều kiện hoạt động bình thường. Mô-đun xúc tác được thiết kế để thay thế dễ dàng và nhóm kỹ thuật của chúng tôi có thể cung cấp hướng dẫn về khoảng thời gian thay thế dựa trên dữ liệu vận hành thực tế.

Áp lực cung cấp khí đốt tự nhiên là gì?

Hệ thống này hoạt động bằng khí tự nhiên áp suất thấp với áp suất cung cấp 0,02–0,05 MPa, phù hợp với mạng lưới khí áp suất thấp công nghiệp tiêu chuẩn. Không cần trang bị thêm áp suất cao. Van giảm áp, bộ lọc và đồng hồ đo lưu lượng được tích hợp để đảm bảo cung cấp khí ổn định.

Có thể tiết kiệm được bao nhiêu năng lượng thông qua trao đổi nhiệt hai giai đoạn?

Bộ trao đổi nhiệt dạng tấm hai giai đoạn đạt được tỷ lệ thu hồi nhiệt thải ≥75%, giảm mức tiêu thụ khí tự nhiên khoảng 20%–25% so với cấu hình trao đổi nhiệt một giai đoạn. Nhiệt thu hồi được sử dụng để làm nóng trước khí thải đi vào, trực tiếp giảm năng lượng đầu vào cần thiết để duy trì nhiệt độ phản ứng xúc tác.

Có thể hoạt động liên tục mà không cần giám sát không?

Đúng. Hệ thống điều khiển dựa trên PLC hỗ trợ vận hành hoàn toàn tự động, bao gồm khởi động/dừng một phím, giám sát thời gian thực và tự động điều chỉnh lưu lượng khí và bộ giảm chấn. Khả năng giám sát từ xa và tải lên dữ liệu cho phép người vận hành giám sát trạng thái hệ thống bên ngoài cơ sở. Trong trường hợp có sự bất thường, hệ thống sẽ tự động kích hoạt cảnh báo và trình tự tắt máy an toàn.

Những tính năng an toàn nào được tích hợp?

Nhiều lớp an toàn được thiết kế trong hệ thống: thiết bị chống cháy đầu vào và đầu ra ngăn ngừa cháy nổ; cổng giảm áp có màng ngăn chống cháy nổ xử lý tình trạng quá áp; phát hiện ngọn lửa tự động cắt nguồn cung cấp khí khi ngọn lửa tắt; và nối đất đáng tin cậy (<4Ω) ngăn ngừa các nguy cơ tĩnh điện. Bản thân thiết kế đốt ở áp suất thấp giúp giảm thiểu rủi ro vốn có.

Hiệu suất phát thải điển hình là gì?

Trong điều kiện vận hành ổn định, tỷ lệ chuyển đổi CO đạt ≥99%, nồng độ phát thải CO thường ≤50 mg/m³. Hệ thống đốt khí tự nhiên áp suất thấp tạo ra lượng khí thải NOₓ ≤100 mg/m³, không có khói đen hoặc mùi hôi. Dấu vết VOC trong khí thải cũng bị phân hủy đồng thời.

Thiết bị cần bảo trì định kỳ những gì?

Kiểm tra hàng ngày bao gồm áp suất khí, trạng thái ngọn lửa và chênh lệch áp suất. Nhiệm vụ hàng tuần bao gồm làm sạch bộ lọc khí và thiết bị chống cháy. Hàng tháng, lớp xúc tác và tấm trao đổi nhiệt phải được kiểm tra và làm sạch. Nên kiểm tra toàn diện hàng năm để duy trì hiệu suất tối ưu và kéo dài tuổi thọ sử dụng, được đánh giá là 10–15 năm.

Thời gian hoàn vốn điển hình cho khoản đầu tư này là gì?

Hầu hết người dùng đạt được lợi tức đầu tư trong vòng 1–2 năm, chủ yếu thông qua việc giảm mức tiêu thụ khí đốt tự nhiên nhờ hệ thống thu hồi nhiệt thải hiệu quả cao. Khoản tiết kiệm bổ sung đến từ nhu cầu bảo trì thấp hơn và tránh bị phạt phát thải.

Chuyên môn của nhà sản xuất

Công ty TNHH Thiết bị Môi trường DeFa (Ningbo) đã cống hiến hơn 20 năm cho việc nghiên cứu, sản xuất và ứng dụng các hệ thống xử lý môi trường và kiểm soát ô nhiễm không khí. Năng lực cốt lõi của chúng tôi về công nghệ cung cấp điện cao áp, tạo plasma và điều khiển thông minh được tích hợp trong mọi sản phẩm chúng tôi cung cấp. Phục vụ cơ sở khách hàng toàn cầu — với 60% sản lượng dành cho Bắc Mỹ — chúng tôi kết hợp kỹ thuật nghiêm ngặt, quy trình chất lượng được chứng nhận và đổi mới liên tục để cung cấp thiết bị đáp ứng các tiêu chuẩn quốc tế khắt khe. Từ thử nghiệm hiệu suất chất xúc tác nội bộ đến thử nghiệm nghiệm thu tại nhà máy mô phỏng các điều kiện vận hành thực tế, các biện pháp đảm bảo chất lượng của chúng tôi được thiết kế để mang lại hiệu suất lâu dài, đáng tin cậy.
