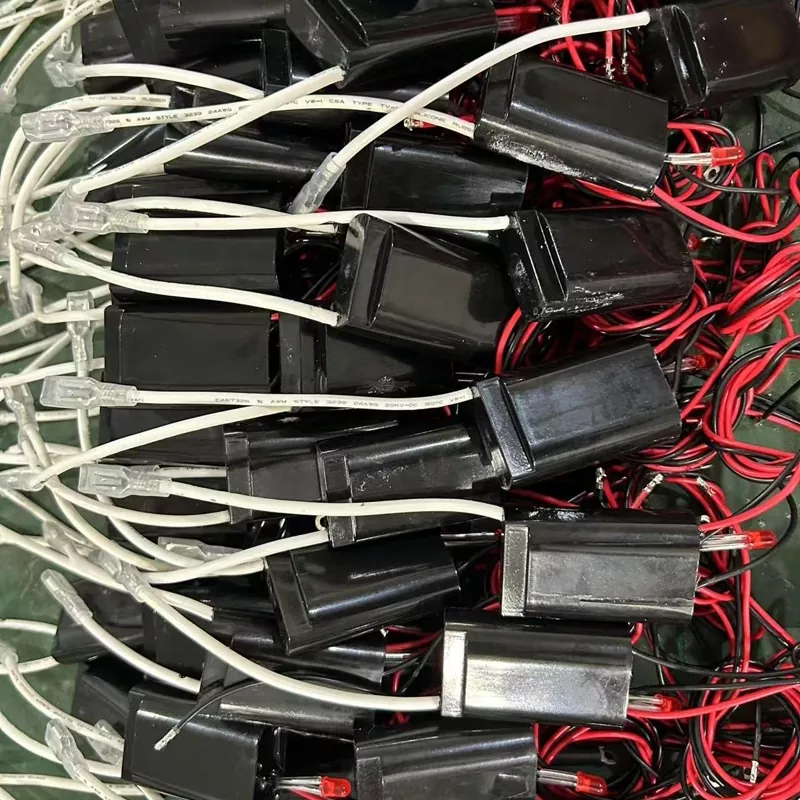

DeFacung cấp một sự nhỏ gọnMô-đun điện áp cao DCđược thiết kế để chuyển đổi đầu vào DC điện áp thấp thành đầu ra DC điện áp cao ổn định cho máy lọc không khí, máy ion hóa, thiết bị plasma, hệ thống kết tủa tĩnh điện và các thiết bị xử lý không khí công suất thấp khác. Với đầu vào 5V hoặc 12V, tùy chọn đầu ra 5–9kV, kích thước nhỏ gọn 51 × 32 × 19 mm và các chức năng bảo vệ tích hợp, mô-đun này phù hợp với các nhà thiết kế thiết bị đang tìm kiếm giải pháp điện áp cao tiết kiệm không gian.
Nguồn điện áp cao không phải lúc nào cũng cần lớn, phức tạp hoặc khó tích hợp. Các thiết bị lọc không khí, ion hóa, plasma và tĩnh điện hiện đại ngày càng yêu cầu các bộ phận nguồn nhỏ gọn có thể cung cấp điện áp ổn định khi lắp bên trong các thiết bị có không gian hạn chế. Một thiết kế tốtMô-đun điện áp cao DCchuyển đổi nguồn điện một chiều điện áp thấp thành đầu ra điện áp cao được kiểm soát, cung cấp năng lượng điện theo yêu cầu của các điện cực, bộ ion hóa, bộ thu tĩnh điện hoặc tế bào plasma nhỏ.
Mô-đun của DeFa hỗ trợ đầu vào DC 5V hoặc DC 12V và đầu ra DC 5kV đến 9kV phụ thuộc vào kiểu máy. Công suất tiêu thụ định mức của nó lên tới 3W, trong khi dòng điện đầu ra thông thường được giới hạn ở 0,5mA. Cấu trúc được đóng gói, hệ thống dây điện có thể cấu hình, bảo vệ ngắn mạch, hạn chế quá dòng và bảo vệ tải mở giúp việc tích hợp thiết bị OEM trở nên thiết thực.
Mục lục
- Mô-đun điện áp cao DC là gì?
- Mô-đun điện áp cao DC hoạt động như thế nào?
- Thông số kỹ thuật chính và thông số thiết kế
- Mô-đun DC điện áp cao được sử dụng ở đâu?
- Kỹ sư nên cân nhắc điều gì trong quá trình tích hợp?
- Ưu điểm chính cho thiết bị OEM
- Làm thế nào để chọn mô-đun phù hợp?
- Câu hỏi thường gặp
- Phần kết luận
Mô-đun điện áp cao DC là gì?
Mô-đun điện áp cao DC là thành phần chuyển đổi nguồn nhỏ gọn giúp biến đổi đầu vào DC tương đối thấp thành điện áp đầu ra DC cao hơn nhiều. Thay vì thiết kế mạch điện áp cao từ các máy biến áp, bộ phận chuyển mạch, bộ chỉnh lưu, mạch bảo vệ và cấu trúc cách điện riêng lẻ, các nhà sản xuất thiết bị có thể tích hợp mô-đun điện áp cao chuyên dụng vào sản phẩm chủ.
Kiến trúc này đặc biệt hữu ích khi không gian lắp đặt bị hạn chế. Mô-đun của DeFa có kích thước chỉ 51 × 32 × 19 mm và nặng khoảng 25 g, cho phép tích hợp vào máy lọc không khí di động, máy ion hóa để bàn, máy làm mát không khí ô tô, thiết bị vệ sinh, phụ kiện HVAC và các thiết bị nhỏ gọn khác.
Đầu ra có thể được cấu hình theo model đã chọn, với các mức điện áp khả dụng từ 5kV đến 9kV. Tùy thuộc vào ứng dụng, đầu ra điện áp cao có thể được sử dụng để tạo ion âm, kết tủa tĩnh điện hoặc hệ thống tạo plasma nhỏ.
Mô-đun điện áp cao DC hoạt động như thế nào?
Nguyên lý hoạt động cơ bản là quá trình chuyển đổi điện áp nhiều giai đoạn. Đầu vào DC điện áp thấp trước tiên điều khiển bộ dao động hoặc mạch chuyển mạch. Mạch này cung cấp năng lượng cho phía sơ cấp của máy biến áp tăng áp. Máy biến áp tăng điện áp, sau đó mạch chỉnh lưu chuyển đổi tín hiệu điện đã biến đổi thành điện áp cao DC.
Mạch đầu ra được thiết kế với đặc tính hạn chế dòng điện để mô-đun có thể cung cấp điện áp cao mà không yêu cầu công suất đầu ra cao. Sự khác biệt này rất quan trọng vì nhiều ứng dụng ion hóa và tĩnh điện cần điện trường cao thay vì dòng điện lớn.
- Giai đoạn đầu vào:Nhận nguồn DC 5V hoặc DC 12V.
- Giai đoạn dao động:Tạo ra tín hiệu chuyển mạch theo yêu cầu của máy biến áp.
- Giai đoạn thăng tiến:Tăng điện áp đầu vào thấp lên điện áp cao.
- Giai đoạn khắc phục:Tạo ra đầu ra DC điện áp cao cần thiết.
- Giai đoạn bảo vệ:Giúp hạn chế dòng điện bất thường và bảo vệ mạch trong điều kiện lỗi.
Kiến trúc nhỏ gọn này làm cho mô-đun điện áp cao chuyên dụng dễ tích hợp hơn so với việc xây dựng một mạch điện cao áp hoàn chỉnh từ đầu.
Thông số kỹ thuật chính và thông số thiết kế
Trước khi chọn mô-đun nguồn điện áp cao, các kỹ sư nên đánh giá khả năng tương thích đầu vào, điện áp đầu ra, mức tiêu thụ điện năng, kích thước vật lý, hệ thống dây điện, phạm vi nhiệt độ, chức năng cách điện và bảo vệ. Bảng sau đây tóm tắt các thông số kỹ thuật chính của giải pháp DeFa.
| tham số | Đặc điểm kỹ thuật | Xem xét kỹ thuật |
|---|---|---|
| Điện áp đầu vào | DC 5V hoặc DC 12V ±10% | Tương thích với nhiều hệ thống điện tử điện áp thấp |
| Điện áp đầu ra | 5kV–9kV DC | Được lựa chọn theo yêu cầu điện cực và ứng dụng |
| Công suất định mức | Lên đến 3W | Thích hợp cho các ứng dụng nhỏ gọn, tiêu thụ điện năng thấp |
| Dòng điện đầu ra | Thông thường .50,5mA | Giới hạn nội bộ cho phạm vi ứng dụng dự định |
| Kích thước | 51 × 32 × 19mm | Hữu ích cho các thiết bị có không gian hạn chế |
| Cân nặng | Xấp xỉ. 25g | Giúp giảm thiểu trọng lượng thiết bị bổ sung |
| Nhiệt độ hoạt động | -10°C đến +60°C | Thích hợp cho nhiều điều kiện thiết bị trong nhà |
| Sự bảo vệ | Bảo vệ quá dòng, ngắn mạch và tải mở | Giúp cải thiện độ tin cậy ở cấp độ hệ thống |
| Kết nối đầu ra | Dây dẫn điện cao thế | Độ dài dây dẫn có thể được cấu hình để tích hợp thiết bị |
Để lựa chọn kỹ thuật chi tiết, các kỹ sư phải kết hợp các đặc tính điện của mô-đun với hình dạng điện cực, điều kiện tải, khoảng cách cách điện, thiết kế vỏ và môi trường hoạt động của sản phẩm cuối cùng.
Mô-đun DC điện áp cao được sử dụng ở đâu?
Hệ số dạng nhỏ gọn và thiết kế công suất thấp của mô-đun điện áp cao làm cho mô-đun này phù hợp với nhiều ứng dụng xử lý tĩnh điện và không khí.
Thiết bị lọc không khí
Trong các hệ thống lọc không khí tĩnh điện, điện áp cao tạo ra một điện trường hỗ trợ việc tích điện và thu gom hạt. Mô-đun này cũng có thể cấp nguồn cho các bộ phận tạo ion âm được sử dụng như một phần của thiết kế xử lý không khí.
Máy tạo ion âm
Máy ion hóa để bàn, máy làm mát không khí di động và các thiết bị tạo ion nhỏ gọn khác yêu cầu nguồn điện áp cao mà không cần thêm bộ cấp nguồn lớn. Một bộ chuyển đổi điện áp cao DC nhỏ có thể đơn giản hóa việc tích hợp này.
Thiết bị plasma
Các hệ thống plasma nhỏ có thể yêu cầu nguồn điện áp cao được kiểm soát để thiết lập các điều kiện điện cần thiết cho tế bào plasma. Tùy thuộc vào thiết kế, mô-đun này có thể hỗ trợ các máy tạo plasma nhỏ gọn được sử dụng để xử lý mùi hoặc các ứng dụng liên quan đến bề mặt.
Phụ kiện HVAC và xử lý không khí
Các mô-đun điện áp cao cũng có thể được tích hợp vào các bộ phận cuộn dây quạt, bộ ion hóa gắn trên ống dẫn và các phụ kiện xử lý không khí liên tục khác khi không gian lắp đặt có sẵn bị hạn chế.
Thiết bị y tế và phòng thí nghiệm
Thiết bị khử trùng chuyên dụng và làm sạch không khí công suất thấp có thể sử dụng nguồn điện cao áp nhỏ gọn trong đó các yêu cầu về điện phù hợp với thông số kỹ thuật của mô-đun và thiết bị hoàn thiện kết hợp các biện pháp an toàn thích hợp.
Kỹ sư nên cân nhắc điều gì trong quá trình tích hợp?
Các thành phần điện áp cao đòi hỏi nhiều hơn khả năng tương thích về điện. Bố cục cơ học, cách điện, hệ thống dây điện, điều kiện nhiệt, nhiễu điện từ và bảo vệ người dùng đều cần được xem xét trong quá trình phát triển sản phẩm.
- Giải phóng mặt bằng điện áp cao:Duy trì khoảng cách thích hợp giữa đầu ra điện áp cao và các bộ phận dẫn điện.
- Cách nhiệt:Sử dụng vật liệu cách điện thích hợp xung quanh đầu cực và dây điện cao thế.
- Thiết kế bao vây:Phần điện áp cao không thể tiếp cận được trong quá trình hoạt động bình thường.
- Quản lý nhiệt:Giữ mô-đun trong phạm vi nhiệt độ hoạt động được chỉ định.
- Đấu dây:Chọn cáp cách điện cao áp phù hợp và chỉ định chiều dài dây dẫn cần thiết.
- EMC:Các hệ thống điện tử nhạy cảm có thể yêu cầu che chắn, lọc hoặc định tuyến cáp cẩn thận.
- Hình học điện cực:Khoảng cách và hình dạng điện cực ảnh hưởng đến yêu cầu điện áp và hoạt động điện.
Cấu trúc đóng gói của mô-đun cách ly đầu ra điện áp cao khỏi đầu vào điện áp thấp. Tuy nhiên, các nhà thiết kế thiết bị cuối cùng vẫn chịu trách nhiệm triển khai kiến trúc cách nhiệt, vỏ bọc, nối đất và an toàn thích hợp cho sản phẩm hoàn chỉnh.
Ưu điểm chính của thiết bị OEM là gì?
Đối với các nhà sản xuất OEM, một mô-đun điện áp cao nhỏ gọn có thể giảm độ phức tạp trong quá trình phát triển đồng thời giúp đóng gói tổng thể sản phẩm dễ dàng hơn.
- Dấu chân cơ khí nhỏ gọn:Kích thước 51 × 32 × 19 mm cho phép lắp đặt trong các vỏ tương đối nhỏ.
- Yêu cầu năng lượng đầu vào thấp:Mức tiêu thụ định mức lên tới 3W hỗ trợ các kiến trúc hệ thống tiêu thụ điện năng thấp.
- Nhiều lựa chọn điện áp:Các mẫu có sẵn bao gồm các yêu cầu đầu ra từ 5kV đến 9kV.
- Kết nối có thể định cấu hình:Chiều dài dây dẫn điện áp cao và cách bố trí đầu nối có thể được chỉ định theo thiết kế của thiết bị.
- Chức năng bảo vệ:Giới hạn quá dòng, bảo vệ ngắn mạch và bảo vệ tải mở được tích hợp vào mô-đun.
- Khả năng thích ứng OEM:Điện áp đầu vào, điện áp đầu ra, cực tính, vỏ, cách lắp đặt và hệ thống dây điện có thể được đánh giá theo yêu cầu cụ thể của dự án.
Bạn nên chọn mô-đun điện áp cao DC phù hợp như thế nào?
Việc chọn đúng mô-đun bắt đầu bằng việc xác định tải điện thay vì chỉ chọn điện áp cao nhất hiện có. Điện áp cao hơn không tự động tốt hơn vì khoảng cách giữa các điện cực, điều kiện không khí, cách điện, cân nhắc về ozone và mục tiêu ứng dụng đều ảnh hưởng đến hiệu suất hệ thống.
Đối với các ứng dụng ion âm, các mô hình điện áp đầu ra thấp hơn có thể phù hợp tùy thuộc vào thiết kế điện cực. Hệ thống kết tủa tĩnh điện với khoảng cách điện cực hoặc bộ thu rộng hơn có thể yêu cầu điện áp cao hơn. Các ứng dụng plasma phải được đánh giá theo đặc tính điện của tế bào phóng điện cụ thể.
Danh sách kiểm tra lựa chọn thực tế bao gồm:
- Xác nhận xem hệ thống máy chủ có cung cấp đầu vào DC 5V hay DC 12V hay không.
- Xác định điện áp đầu ra cần thiết dựa trên khoảng cách giữa các điện cực và thiết kế ứng dụng.
- Xác nhận cực tính cần thiết: dương hoặc âm.
- Tính toán ngân sách năng lượng có sẵn của thiết bị chủ.
- Kiểm tra không gian cài đặt vật lý.
- Xác định chiều dài cáp điện áp cao và cách bố trí đầu nối cần thiết.
- Đánh giá nhiệt độ hoạt động và điều kiện bao vây.
- Xem xét các yêu cầu về EMC nếu các thiết bị điện tử nhạy cảm được lắp đặt gần đó.
Đối với các dự án OEM, việc cung cấp những chi tiết này cho nhà cung cấp ở giai đoạn báo giá có thể giúp việc khớp kỹ thuật nhanh hơn và giảm việc lặp lại nguyên mẫu không cần thiết.
Câu hỏi thường gặp về mô-đun điện áp cao DC
Điện áp đầu ra có thể được điều chỉnh trong khi mô-đun đang hoạt động không?
Mô-đun tiêu chuẩn sử dụng điện áp đầu ra do nhà máy xác định theo kiểu máy đã chọn. Nếu một ứng dụng yêu cầu điện áp đầu ra thay đổi, các kỹ sư nên thảo luận về mô-đun tùy chỉnh hoặc giải pháp điều khiển bên ngoài trong giai đoạn thiết kế.
Làm cách nào để chọn giữa đầu ra 5kV và 9kV?
Điện áp yêu cầu phụ thuộc chủ yếu vào cấu hình và ứng dụng điện cực. Các ứng dụng ion âm thường có thể sử dụng 5kV–7kV, trong khi các hệ thống tĩnh điện có khe hở điện cực lớn hơn có thể yêu cầu 8kV–9kV. Cấu hình điện cực và tải hoàn chỉnh phải được đánh giá trước khi chọn mô hình.
Mô-đun điện áp cao có tạo ra ozone không?
Bản thân mô-đun này là một bộ phận chuyển đổi năng lượng chứ không phải là máy tạo ozone. Tuy nhiên, ozone có thể hình thành khi điện áp cao được đặt vào các điện cực sắc nhọn trong không khí, đặc biệt ở điện áp cao hơn. Do đó, hình dạng điện cực, mức điện áp và thiết kế hệ thống cần được xem xét khi việc kiểm soát ozone là quan trọng.
Nó có thể được sử dụng trong các thiết bị gia dụng?
Mô-đun này được thiết kế với dòng điện đầu ra hạn chế và lớp cách điện được bọc kín, nhưng thiết bị cuối cùng vẫn cần cách điện, nối đất, vỏ bọc và kỹ thuật an toàn thích hợp. Người dùng không được phép tiếp cận thiết bị đầu cuối điện áp cao và hệ thống dây điện trong quá trình hoạt động bình thường.
Tuổi thọ sử dụng dự kiến là bao lâu?
Trong điều kiện hoạt động bình thường và trong phạm vi nhiệt độ quy định, mô-đun có tuổi thọ dự kiến là hơn 20.000 giờ. Điện áp đầu vào quá mức và hoạt động kéo dài ở nhiệt độ tối đa có thể ảnh hưởng đến tuổi thọ sử dụng, vì vậy nên quản lý nhiệt và điện thích hợp.
Các mẫu có sẵn để thử nghiệm nguyên mẫu không?
Đúng. Đơn đặt hàng mẫu có thể được sử dụng để đánh giá nguyên mẫu. Khi yêu cầu một mẫu, sẽ rất hữu ích nếu chỉ định điện áp đầu vào, điện áp đầu ra, cực tính và chiều dài dây dẫn điện áp cao cần thiết để có thể đánh giá cấu hình phù hợp.
Kết luận: Mô-đun điện áp cao nhỏ gọn có phù hợp với thiết bị của bạn không?
Nguồn điện cao áp nhỏ gọn có thể là một khối xây dựng quan trọng để lọc không khí, ion hóa, kết tủa tĩnh điện, tạo plasma, phụ kiện HVAC và các ứng dụng điện áp cao công suất thấp khác. Điều quan trọng không chỉ đơn giản là đạt được điện áp cao mà còn phải phù hợp với điện áp đầu ra, giới hạn dòng điện, cực tính, kích thước cơ học, hệ thống dây điện, cách điện và các điều kiện vận hành với thiết kế thiết bị cuối cùng.
Với đầu vào DC 5V hoặc 12V, tùy chọn đầu ra DC 5–9kV, mức tiêu thụ điện năng định mức lên tới 3W, cấu trúc nhỏ gọn 51 × 32 × 19 mm, hệ thống dây điện có thể định cấu hình và các chức năng bảo vệ tích hợp, giải pháp của DeFa cung cấp cho các nhà phát triển OEM một điểm khởi đầu thực tế để tích hợp hệ thống điện áp cao nhỏ gọn. Nếu bạn đang phát triển máy lọc không khí, máy ion hóa, thiết bị plasma, hệ thống tĩnh điện hoặc thiết bị khác cần nguồn điện áp cao nhỏ gọn, hãy khám phá các thông số kỹ thuật của Mô-đun điện áp cao DC vàliên hệ với chúng tôivới điện áp đầu vào, điện áp đầu ra, cực tính, cấu hình tải và yêu cầu lắp đặt cần thiết của bạn để đánh giá kỹ thuật.
