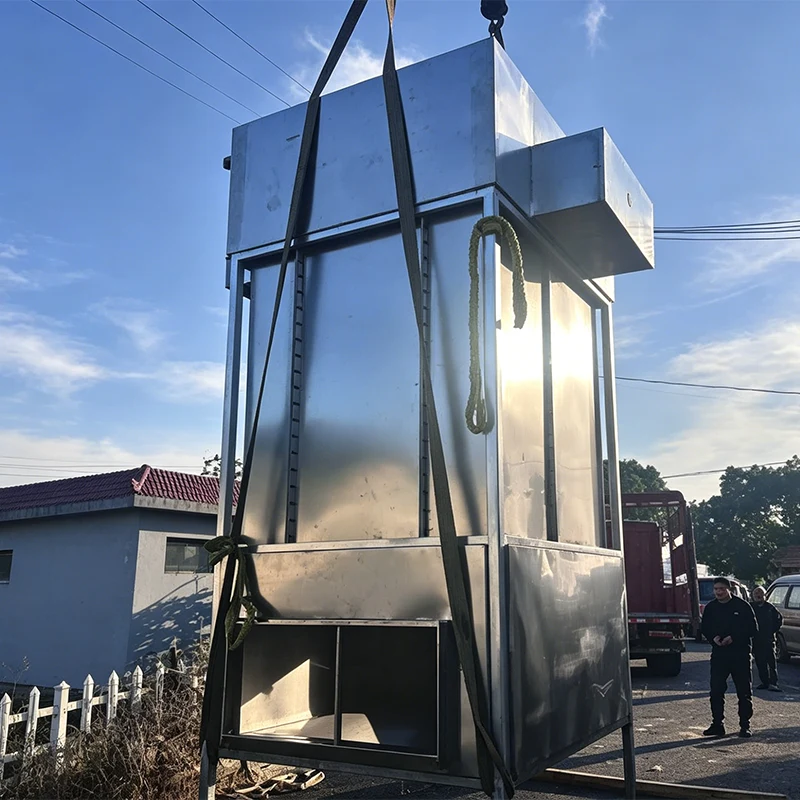

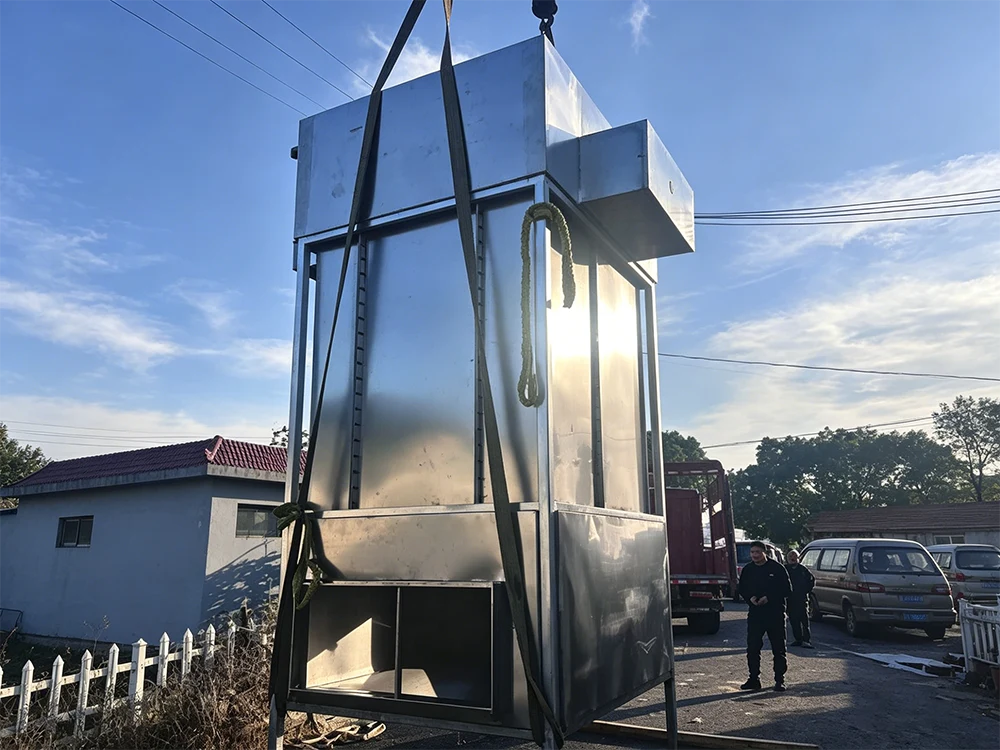

Thiết bị xử lý khí thải cho quá trình làm nguội

Chức năng & Ưu điểm Mô tả

Trong sản xuất máy móc, gia công luyện kim, sản xuất phụ tùng ô tô và công nghiệp hàng không vũ trụ, quy trình làm nguội là quy trình cốt lõi để tăng cường độ cứng, độ bền và khả năng chống mài mòn của vật liệu kim loại. Tuy nhiên, quá trình này tạo ra một lượng lớn khí thải công nghiệp nguy hại có chứa các hợp chất hữu cơ dễ bay hơi (VOC), khói dầu, sương mù dầu, khí độc hại và các hạt vật chất. Việc phát thải trực tiếp loại khí thải này sẽ không chỉ gây ô nhiễm môi trường khí quyển mà còn gây nguy hiểm cho sức khỏe của người vận hành tại chỗ, khiến việc xử lý VOC cho quá trình dập tắt trở thành yêu cầu bắt buộc đối với các doanh nghiệp để đạt được sản xuất xanh.

Của chúng tôiThiết bị xử lý khí thải cho quá trình làm nguộilà giải pháp bảo vệ môi trường chuyên dụng được thiết kế riêng cho loại khí thải đặc biệt này. Được tích hợp với các công nghệ cốt lõi bao gồm oxy hóa ở nhiệt độ cao, thu hồi nhiệt thải và lọc hiệu quả cao, nó đạt được khả năng xử lý khí thải triệt để và xả tiêu chuẩn, tuân thủ khái niệm phát triển tiết kiệm năng lượng và bảo vệ môi trường, đồng thời hỗ trợ vững chắc cho hoạt động sản xuất tuân thủ của doanh nghiệp.

Đặc tính làm nguội khí thải và các vấn đề cần tuân thủ trong ngành

Khác với khí thải công nghiệp thông thường, khí thải quá trình dập tắt có những đặc tính riêng biệt mà các thiết bị xử lý thông thường không thể xử lý ổn định và hiệu quả, đây là điểm khó khăn cốt lõi của các doanh nghiệp:

Biến động nhiệt độ lớn, hàm lượng dầu cao, thành phần phức tạp và nồng độ VOC không ổn định;

Sương dầu và các chất dạng hạt dễ gây tắc nghẽn, ăn mòn thiết bị xử lý, ảnh hưởng đến độ ổn định vận hành lâu dài;

Các thành phần độc hại hỗn hợp đòi hỏi phải phân hủy triệt để để đáp ứng các yêu cầu nghiêm ngặt về phát thải.

Tại Trung Quốc, việc thực hiện các tiêu chuẩn bắt buộc bao gồm Tiêu chuẩn phát thải tích hợp GB 16297-1996 đối với các chất gây ô nhiễm không khí và Tiêu chuẩn kiểm soát GB 37822-2019 đối với phát thải không có tổ chức các hợp chất hữu cơ dễ bay hơi đã đặt ra các giới hạn nghiêm ngặt đối với phát thải VOC, khói dầu và chất dạng hạt từ quá trình làm nguội. Khí thải không tuân thủ sẽ mang đến những rủi ro lớn về mặt pháp lý và hoạt động cho doanh nghiệp, tạo ra nhu cầu cấp thiết về một giải pháp xử lý khí thải chuyên dụng, ổn định và hiệu quả.

Thiết kế quy trình mục tiêu của quy trình làm nguội Thiết bị xử lý khí thải

Để giải quyết các đặc tính độc đáo của quá trình làm nguội khí thải, Thiết bị xử lý khí thải cho quá trình làm nguội của chúng tôi áp dụng quy trình kết hợp "Tiền xử lý + Oxy hóa RTO lõi + Thu hồi nhiệt thải", với Bộ oxy hóa nhiệt tái sinh (RTO) làm đơn vị xử lý cốt lõi. Thiết kế này thích ứng hoàn hảo với các yêu cầu xử lý khí thải và đạt được mục tiêu kép là đốt khí thải triệt để và phân hủy hoàn toàn chất ô nhiễm.

Thiết kế quy trình này giải quyết các khuyết điểm cốt lõi của thiết bị thông thường: liên kết tiền xử lý loại bỏ sương mù dầu và các hạt vật chất để bảo vệ hệ thống RTO cốt lõi, bộ phận RTO đạt được sự phân hủy triệt để VOC và các thành phần có hại, đồng thời hệ thống thu hồi nhiệt thải thực hiện tái chế năng lượng, cân bằng hoàn toàn hiệu quả thanh lọc, độ ổn định vận hành và hiệu suất tiết kiệm năng lượng.

Thành phần cốt lõi & Đơn vị chức năng

Thiết bị xử lý khí thải cho quá trình làm nguội bao gồm năm đơn vị chức năng tổng hợp, đảm bảo hiệu quả cao, ổn định và an toàn cho toàn bộ quá trình xử lý khí thải:

Hệ thống tiền xử lý

Hệ thống tiền xử lý là nền tảng cho hoạt động ổn định của toàn bộ thiết bị. Nó chủ yếu được sử dụng để loại bỏ sương mù dầu, chất dạng hạt và độ ẩm trong quá trình làm nguội khí thải, ngăn chặn các tạp chất đó xâm nhập vào hệ thống oxy hóa lõi và gây tắc nghẽn, ăn mòn thiết bị hoặc giảm hiệu quả thanh lọc.

Được trang bị bộ tách lốc xoáy, bộ lọc và bộ khử hiệu suất cao;

Đạt được tỷ lệ loại bỏ hơn 95% sương dầu và các hạt vật chất thông qua việc ngăn chặn và lọc vật lý;

Tạo nền tảng vững chắc cho quá trình xử lý oxy hóa ở nhiệt độ cao tiếp theo và kéo dài tuổi thọ của các bộ phận cốt lõi.

Hệ thống oxy hóa lõi RTO

Hệ thống oxy hóa lõi RTO là liên kết cốt lõi để đạt được hiệu suất lọc cao, với các thành phần cốt lõi bao gồm gốm tái sinh, buồng đốt và van chuyển mạch chính xác.

Gốm tái sinh:Là "lõi lưu trữ năng lượng nhiệt" của thiết bị, nó được làm bằng vật liệu gốm tổ ong chịu nhiệt độ cao và chống ăn mòn, với diện tích bề mặt riêng lớn, độ dẫn nhiệt tuyệt vời và tuổi thọ dài. Nó có thể liên tục hoàn thành chu trình hấp thụ và giải phóng nhiệt trong môi trường nhiệt độ cao, đây là chìa khóa để thực hiện thu hồi nhiệt thải. Khí thải được xử lý trước được làm nóng trước bằng gốm tái sinh, sử dụng nhiệt thải được lưu trữ để tăng nhiệt độ khí thải gần với nhiệt độ oxy hóa, giúp giảm đáng kể mức tiêu thụ năng lượng cần thiết cho quá trình gia nhiệt ở nhiệt độ cao tiếp theo.

Buồng oxy hóa nhiệt độ cao:Buồng đốt kiểm soát chính xác nhiệt độ trong khoảng từ 850oC đến 950oC. Sau khi gia nhiệt trước, khí thải đi vào buồng và hòa trộn hoàn toàn với oxy trong môi trường nhiệt độ cao. VOC, khói dầu và các chất ô nhiễm hữu cơ khác bị nứt và oxy hóa hoàn toàn, cuối cùng chuyển thành carbon dioxide (CO₂) và nước (H₂O) vô hại, loại bỏ cơ bản các nguy cơ gây ô nhiễm. Một lượng nhỏ khí độc hại có trong khí thải tôi cũng có thể bị phân hủy thành các chất vô hại trong môi trường nhiệt độ cao này.

Thiết bị áp dụng thiết kế cấu trúc nhiều buồng. Thông qua điều khiển chuyển mạch chính xác, nó thực hiện chu trình liên tục của khí nạp, lưu trữ nhiệt, thanh lọc và xả, tránh thoát khí thải không phản ứng trong quá trình chuyển đổi van, cải thiện hơn nữa hiệu quả lọc và đảm bảo tỷ lệ loại bỏ VOC trên 99%.

Hệ thống thu hồi nhiệt thải

Thu hồi nhiệt thải là ưu điểm cốt lõi của thiết bị và cũng là chìa khóa để doanh nghiệp giảm chi phí sản xuất và thực hiện tái chế năng lượng.

Bản thân quá trình dập tắt tiêu thụ một lượng lớn năng lượng nhiệt, trong khi hệ thống RTO tạo ra khí thải nhiệt độ cao khổng lồ trong quá trình oxy hóa, chứa năng lượng nhiệt khổng lồ sẽ bị lãng phí nghiêm trọng nếu thải trực tiếp;

Thiết bị thu hồi hoàn toàn năng lượng nhiệt từ khí thải nhiệt độ cao thông qua gốm tái sinh. Một mặt, nó làm nóng trước khí thải làm nguội đi vào để giảm mức tiêu thụ nhiên liệu phụ; mặt khác, nhiệt thải thu hồi có thể được chuyển thành hơi thông qua nồi hơi nhiệt thải hoặc thành nước nóng thông qua bộ trao đổi nhiệt, có thể được sử dụng trực tiếp để làm nóng quá trình làm nguội, sưởi ấm xưởng và các liên kết sản xuất khác, thực hiện việc sử dụng năng lượng theo tầng;

Thiết bị có thể đạt hiệu suất thu hồi nhiệt trên 95%. Khi nồng độ VOC trong khí thải đạt đến một giá trị nhất định, nhiệt sinh ra từ phản ứng oxy hóa có thể tạo ra "sự đốt cháy tự duy trì" mà không cần tiêu thụ thêm nhiên liệu phụ, giúp giảm đáng kể chi phí năng lượng và chi phí xử lý môi trường của doanh nghiệp.

Hệ thống điều khiển thông minh và giám sát trực tuyến

Thiết bị được trang bị hệ thống giám sát và điều khiển tự động trực tuyến hoàn chỉnh, có thể theo dõi thời gian thực các thông số chính như nồng độ khí thải đầu vào và đầu ra, nhiệt độ buồng đốt, nhiệt độ gốm tái sinh và áp suất vận hành thiết bị. Khi các thông số biến động, hệ thống sẽ tự động điều chỉnh trạng thái vận hành và xử lý kịp thời các lỗi thiết bị, đảm bảo thiết bị hoạt động liên tục, ổn định, xả khí thải sau xử lý đạt tiêu chuẩn ổn định, giúp doanh nghiệp tránh được các rủi ro về tuân thủ môi trường.

Hệ thống xả

Hệ thống xả có nhiệm vụ xả khí thải sạch đã được tinh chế và làm mát qua ống khói sau khi kiểm tra tuân thủ, với thiết kế hợp lý đảm bảo luồng không khí ổn định và không có áp suất ngược, hỗ trợ hoạt động liên tục và ổn định của toàn bộ hệ thống xử lý.

Hoàn thành quy trình vận hành vòng kín

Quy trình vận hành của Thiết bị xử lý khí thải cho quá trình làm nguội rõ ràng và có trật tự, kết nối hoàn hảo tất cả các chức năng cốt lõi và có thể chia thành bốn giai đoạn:

1. Giai đoạn tiền xử lý:Khí thải công nghiệp được tạo ra từ quá trình làm nguội đi vào hệ thống tiền xử lý thông qua quạt hút cảm ứng để loại bỏ sương mù dầu, chất dạng hạt và độ ẩm;

2. Giai đoạn làm nóng sơ bộ và thu hồi nhiệt thải:Khí thải sạch đã qua xử lý trước đi vào buồng tái sinh RTO và được làm nóng trước đến trên 700oC bằng gốm tái sinh;

3. Giai đoạn oxy hóa ở nhiệt độ cao:Khí thải được làm nóng trước đi vào buồng đốt, hoàn thành quá trình oxy hóa và đốt khí thải ở nhiệt độ cao ở 850oC -950oC, với VOC và các chất ô nhiễm khác bị phân hủy hoàn toàn thành các chất vô hại;

4. Giai đoạn lưu trữ nhiệt và xả tiêu chuẩn:Khí thải nhiệt độ cao đã được tinh chế đi vào một buồng tái sinh khác, truyền nhiệt đến gốm tái sinh để lưu trữ và khí thải sạch đã được làm mát được thải qua ống khói đạt tiêu chuẩn. Nhiệt thải thu hồi được tái sử dụng trong liên kết sản xuất để thực hiện tái chế năng lượng.

Kịch bản ứng dụng rộng rãi

Thiết bị xử lý khí thải cho quá trình làm nguội của chúng tôi chủ yếu áp dụng cho các ngành công nghiệp áp dụng quy trình làm nguội, bao gồm sản xuất máy móc, gia công luyện kim, sản xuất phụ tùng ô tô, hàng không vũ trụ, v.v. Thiết bị này có thể thích ứng với các dây chuyền làm nguội ở quy mô và loại khác nhau, đồng thời đạt được hiệu quả xử lý khí thải được tạo ra bằng cách làm nguội liên tục và làm nguội theo mẻ.

Sản xuất phụ tùng ô tô:Đối với khí thải chứa dầu và VOC được tạo ra trong quá trình làm nguội bánh răng, trục và các bộ phận khác, thiết bị có thể đạt được lượng khí thải tuân thủ tiêu chuẩn và nhiệt thải thu hồi có thể được sử dụng để làm nguội dầu, tiết kiệm một lượng lớn khí đốt tự nhiên tiêu thụ cho doanh nghiệp hàng năm;

Công nghiệp luyện kim:Đối với khí thải ở nhiệt độ cao phát sinh từ quá trình tôi thép, thiết bị không chỉ đạt lưu lượng tiêu chuẩn mà còn thu hồi nhiệt thải để sưởi ấm trong xưởng, giúp sử dụng năng lượng hiệu quả;

Công nghiệp máy móc & hàng không vũ trụ:Để khử khí thải phát sinh trong quá trình sản xuất các bộ phận cơ khí cơ bản và linh kiện hàng không vũ trụ, thiết bị có thể đạt được quá trình thanh lọc ổn định và hiệu quả, giúp doanh nghiệp đáp ứng các yêu cầu nghiêm ngặt về bảo vệ môi trường.

Tiết kiệm năng lượng, bảo vệ môi trường và giá trị doanh nghiệp

Trong bối cảnh mục tiêu “carbon kép” của Trung Quốc và các quy định bảo vệ môi trường ngày càng nghiêm ngặt, Thiết bị xử lý khí thải cho quá trình làm nguội có những ưu điểm vượt trội, toàn diện:

Thanh lọc hiệu quả cao và tuân thủ ổn định:Thông qua quá trình kết hợp "tiền xử lý + oxy hóa ở nhiệt độ cao", nó có thể loại bỏ toàn diện tất cả các loại chất ô nhiễm, bao gồm VOC, khói dầu, chất dạng hạt và khí độc hại, đồng thời khí thải tinh khiết đáp ứng đầy đủ các tiêu chuẩn phát thải khí thải công nghiệp quốc gia và địa phương;

Hiệu suất tiết kiệm năng lượng vượt trội:Với hiệu suất thu hồi nhiệt trên 95%, giúp giảm đáng kể mức tiêu thụ năng lượng phụ trợ như khí đốt tự nhiên và điện. Chức năng đốt cháy tự duy trì có thể loại bỏ hơn nữa mức tiêu thụ nhiên liệu bổ sung, giúp giảm đáng kể chi phí vận hành của doanh nghiệp;

Không gây ô nhiễm thứ cấp và chi phí bảo trì thấp:Thiết bị áp dụng thiết kế không tiêu hao, không cần thay thế vật liệu hấp phụ thường xuyên, giảm phát sinh chất thải rắn và thực hiện xử lý các chất ô nhiễm vô hại và dựa trên tài nguyên. Nó có tiếng ồn hoạt động thấp, không gây ô nhiễm thứ cấp và có thể thích ứng với nhu cầu sản xuất liên tục của quá trình dập tắt;

Hỗ trợ hoạt động sản xuất xanh và tuân thủ:Nó giúp doanh nghiệp giải quyết vấn đề cốt lõi là xử lý khí thải, tránh rủi ro tuân thủ môi trường, thiết lập hình ảnh sản xuất xanh và đạt được sự thống nhất giữa các lợi ích kinh tế, môi trường và xã hội.

Với các quy định bảo vệ môi trường ngày càng nghiêm ngặt và nâng cao nhận thức về phát triển xanh của doanh nghiệp, Thiết bị xử lý khí thải cho quá trình làm nguội đã trở thành thiết bị bảo vệ môi trường không thể thiếu cho các ngành công nghiệp liên quan. Thông qua việc liên tục nâng cấp công nghệ, chúng tôi sẽ cải thiện hơn nữa hiệu quả xử lý, giảm chi phí vận hành, hỗ trợ mạnh mẽ hơn cho các doanh nghiệp để đạt được sản xuất tuân thủ và phát triển xanh, đồng thời giúp cải thiện liên tục chất lượng môi trường khí quyển.
