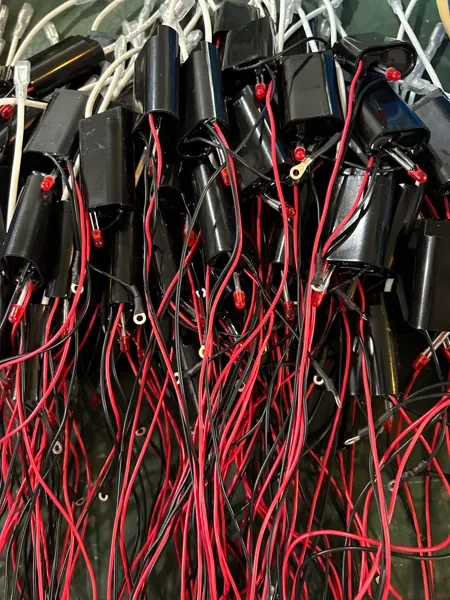

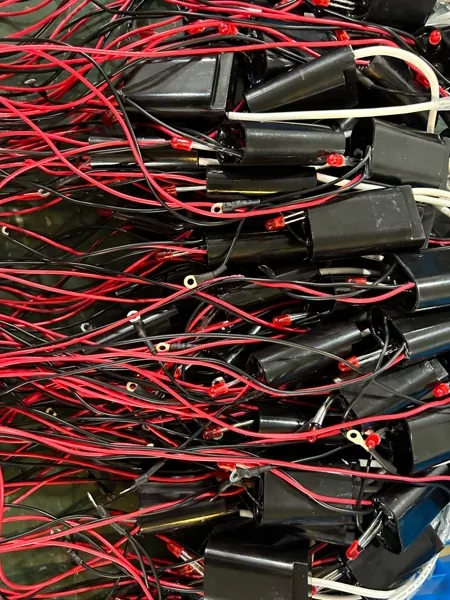

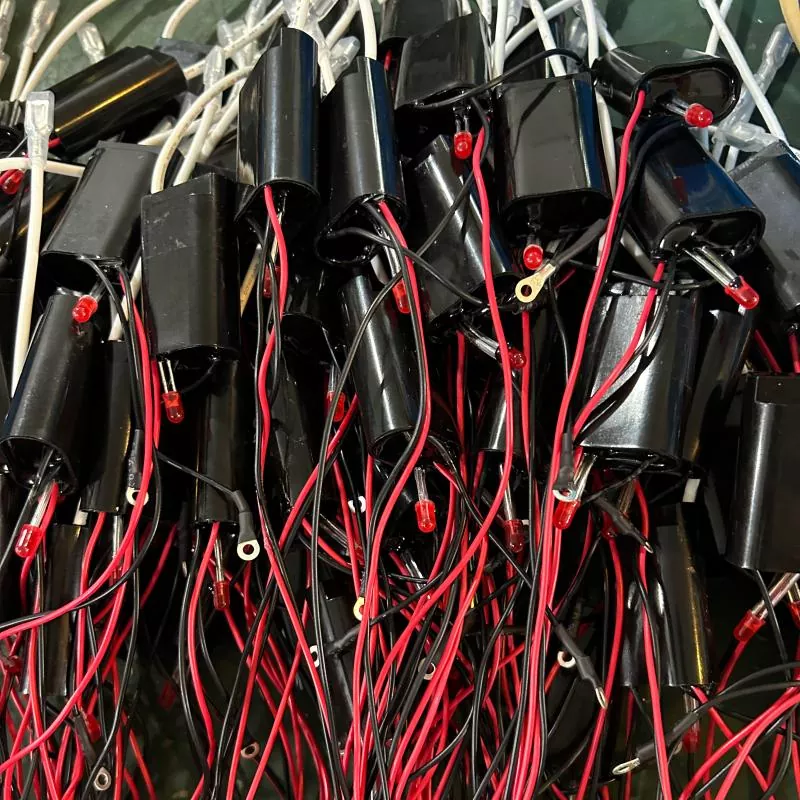

Mô-đun điện áp cao DC

Mô-đun điện áp cao DeFa DC là nguồn điện nhỏ gọn được thiết kế để tạo ra đầu ra điện áp cao ổn định cho kết tủa tĩnh điện, tạo ion âm và các ứng dụng plasma công suất thấp. Mô-đun này còn được gọi là mô-đun ESP, mô-đun ion âm hoặc máy tạo điện áp cao tùy thuộc vào mục đích sử dụng. Nó được cung cấp bởi Shengyuan Technology dưới thương hiệu DeFa.

Với kích thước 51 × 32 × 19 mm và mức tiêu thụ điện định mức là 3 W, mô-đun này được thiết kế để tích hợp vào máy lọc không khí, chất khử trùng di động, thiết bị y tế và chăm sóc sức khỏe cũng như các thiết bị khác yêu cầu nguồn điện áp cao nhỏ. Các tùy chọn đầu vào bao gồm DC 5 V và DC 12 V, trong khi điện áp đầu ra được đặt trong khoảng từ 5 kV đến 9 kV tùy theo kiểu máy cụ thể.

Thông số điện và cơ khí

Mô-đun hoạt động như thế nào

Mô-đun này chuyển đổi điện áp đầu vào DC thấp thành điện áp đầu ra DC cao thông qua máy biến áp tăng cường và mạch chỉnh lưu. Bộ tạo dao động tích hợp điều khiển phía sơ cấp của máy biến áp và đầu ra được chỉnh lưu để tạo ra điện áp cao ổn định. Mạch được thiết kế để giới hạn dòng điện đầu ra ở mức an toàn, điều này rất quan trọng đối với các ứng dụng có điện áp cao tiếp xúc với không khí hoặc sử dụng gần con người.

Đối với các ứng dụng ion âm, mô-đun được định cấu hình để tạo ra cực tính đầu ra âm. Đối với kết tủa tĩnh điện, điện áp cao tương tự được đặt vào điện cực phóng điện và tấm thu. Trong các ứng dụng plasma, mô-đun này có thể điều khiển một tế bào phóng điện rào cản điện môi nhỏ.

Cân nhắc tích hợp

Kích thước nhỏ gọn

Kích thước 51 × 32 × 19 mm cho phép lắp đặt bên trong máy lọc không khí di động, máy khử trùng để bàn, máy làm mát không khí ô tô và thiết bị cầm tay. Có thể thêm lỗ gắn hoặc miếng dính hai mặt theo thiết kế của khách hàng.

Dây đầu vào và đầu ra

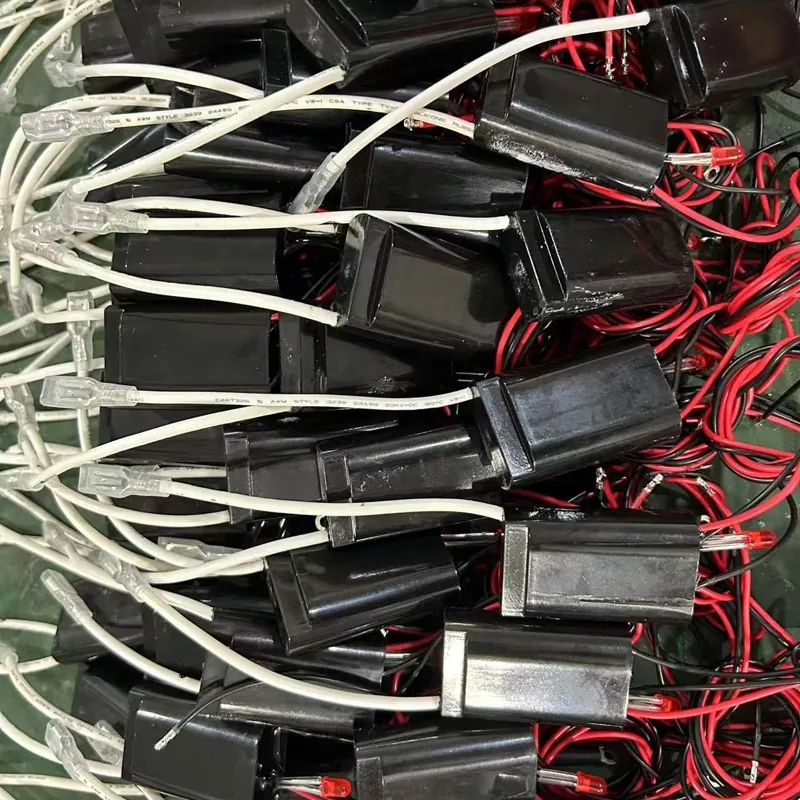

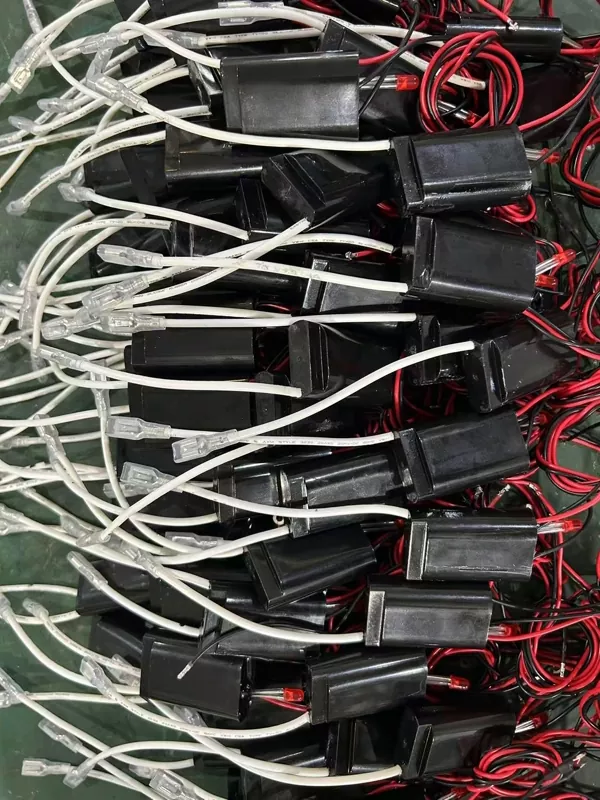

Kết nối đầu vào có sẵn dưới dạng đầu cắm pin hoặc dây dẫn hàn. Đầu ra điện áp cao được cung cấp thông qua dây cách điện bằng silicon để ngăn chặn hồ quang điện và chịu được sự uốn cong liên tục. Chiều dài của dây dẫn điện áp cao có thể được chỉ định.

An toàn và cách nhiệt

Mô-đun này được gói gọn trong vỏ chống cháy giúp bảo vệ mạch bên trong khỏi bụi và hơi ẩm. Đầu ra điện áp cao được cách ly với đầu vào điện áp thấp. Dòng điện đầu ra vốn đã hạn chế, giảm nguy cơ bị điện giật khi hoạt động bình thường. Tuy nhiên, mô-đun phải luôn được đặt bên trong thành phẩm với lớp cách nhiệt thích hợp xung quanh cực điện áp cao.

EMC và tiếng ồn

Tần số chuyển đổi được chọn để giảm thiểu tiếng ồn và nhiễu điện từ. Nếu cần, có thể khuyên dùng bộ lọc RC bên ngoài hoặc cáp có vỏ bọc cho các ứng dụng nhạy cảm.

Ứng dụng điển hình

• Máy lọc không khí:Cung cấp năng lượng cho các tấm lọc bụi tĩnh điện hoặc máy tạo ion âm trong các thiết bị dân dụng và di động.
• Thiết bị ion âm:Được sử dụng trong máy ion hóa máy tính để bàn, máy làm mát không khí ô tô và các sản phẩm chăm sóc sức khỏe cá nhân.
• Mô-đun plasma:Điều khiển máy tạo plasma nhỏ để khử mùi và khử trùng bề mặt.
• Y tế và chăm sóc sức khỏe:Thích hợp cho buồng khử trùng công suất thấp, hệ thống hút nha khoa và mô-đun làm sạch không khí trong phòng thí nghiệm.
• Phụ kiện HVAC:Được lắp đặt bên trong các bộ phận cuộn dây quạt hoặc bộ ion hóa gắn trên ống dẫn để xử lý không khí liên tục.

Tùy chọn tùy chỉnh

• Điện áp đầu ra:Cố định ở mức 5 kV, 6 kV, 7 kV, 8 kV hoặc 9 kV tùy theo model. Giá trị tùy chỉnh có thể được đánh giá.
• Điện áp đầu vào:Tiêu chuẩn DC 5V hoặc DC 12V. Các điện áp khác có thể có sẵn cho các đơn đặt hàng số lượng lớn.
• Phân cực:Đầu ra âm hoặc dương có thể được chọn. Đầu ra âm là phổ biến cho các ứng dụng lọc không khí.
• Chiều dài dây dẫn và loại đầu nối:Chiều dài và kết thúc dây dẫn điện áp cao có thể được tùy chỉnh.
• Nhà ở và lắp đặt:Mô-đun này có thể được cung cấp không có vỏ để tích hợp trực tiếp PCB hoặc có mặt bích lắp.

Độ tin cậy và thử nghiệm

Mỗi mô-đun đều được kiểm tra điện áp đầu ra, dòng điện đầu vào và tính toàn vẹn cách điện trước khi xuất xưởng. Các thử nghiệm mẫu bao gồm hoạt động liên tục ở mức đầy tải trong 48 giờ và chu kỳ nhiệt trong khoảng từ -10°C đến +60°C. Đối với các ứng dụng y tế hoặc khối lượng lớn, có thể cung cấp các báo cáo thử nghiệm bổ sung.

Câu hỏi thường gặp

Có thể điều chỉnh điện áp đầu ra trong quá trình hoạt động không?

Không. Điện áp đầu ra được cố định tại nhà máy theo model đã chọn. Nếu cần một đầu ra thay đổi thì cần phải có một mô-đun khác hoặc mạch điều khiển bên ngoài. Chúng ta có thể thảo luận về các giải pháp tùy chỉnh cho các dự án lớn.

Làm thế nào để tôi biết nên chọn điện áp đầu ra nào?

Điện áp đầu ra yêu cầu phụ thuộc vào khoảng cách giữa các điện cực và ứng dụng mục tiêu. Đối với máy tạo ion âm, phổ biến là 5 kV đến 7 kV. Đối với các thiết bị lọc bụi tĩnh điện có khe hở tấm rộng hơn, có thể cần 8 kV đến 9 kV. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ dựa trên cấu hình điện cực của bạn.

Mô-đun này có tạo ra ozone không?

Bản thân mô-đun không tạo ra ozone trực tiếp. Ozone có thể được tạo ra khi đặt điện áp cao vào một điện cực sắc trong không khí, đặc biệt ở điện áp cao hơn. Nếu cần quan tâm đến việc kiểm soát ozone thì điện áp đầu ra có thể được giữ ở mức dưới 6 kV hoặc có thể sử dụng thiết kế điện cực khác.

Mô-đun này có an toàn để sử dụng trong các thiết bị gia dụng không?

Mô-đun này được thiết kế với dòng điện đầu ra hạn chế và lớp cách điện được bọc kín. Khi được lắp đặt bên trong một thiết bị được nối đất đúng cách, nó sẽ đáp ứng các yêu cầu về an toàn điện áp thấp để sử dụng trong gia đình. Tuy nhiên, hệ thống dây điện đầu ra điện áp cao phải được bọc kín và người dùng không thể tiếp cận được.

Tuổi thọ sử dụng điển hình của mô-đun là gì?

Trong điều kiện hoạt động bình thường và trong phạm vi nhiệt độ quy định, mô-đun có tuổi thọ dự kiến ​​hơn 20.000 giờ. Các yếu tố hư hỏng chính là đầu vào quá điện áp và hoạt động liên tục ở nhiệt độ tối đa. Quản lý nhiệt thích hợp trong thiết bị chủ sẽ cải thiện tuổi thọ.

Tôi có thể đặt hàng mẫu để đánh giá không?

Đúng. Đơn đặt hàng mẫu có sẵn để tạo mẫu và thử nghiệm. Cung cấp điện áp đầu vào, điện áp đầu ra, cực tính và chiều dài dây dẫn mong muốn khi đặt hàng.

Về công nghệ Shengyuan

Shengyuan Technology (thương hiệu DeFa) đã phát triển các bộ nguồn điện áp cao và hệ thống tạo plasma trong hơn 20 năm. Công ty cung cấp các linh kiện và hệ thống hoàn chỉnh cho các nhà sản xuất ở Bắc Mỹ, Châu Âu và Châu Á. Mô-đun điện áp cao DC được mô tả ở đây dựa trên cùng công nghệ cốt lõi được sử dụng trong các thiết bị lọc công nghiệp lớn hơn, được điều chỉnh cho các ứng dụng nhỏ gọn và hướng tới người tiêu dùng.
