Van điều tiết kiểm soát thông gió

Bộ giảm chấn thông gió DeFa được sử dụng để quản lý luồng không khí trong hệ thống HVAC, phòng sạch, thông gió quy trình công nghiệp và xử lý không khí trong đường hầm hoặc tàu điện ngầm. Phạm vi sản phẩm bao gồm bộ giảm chấn điều khiển bằng động cơ, bộ giảm chấn cân bằng thủ công, bộ giảm chấn ngắt bằng khí nén và bộ giảm chấn chống cháy/khói. Bộ giảm chấn được sản xuất bởi Shengyuan Technology (thương hiệu DeFa), công ty có hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị kiểm soát môi trường và hệ thống điện tử cao áp.

Kích thước tiêu chuẩn và tùy chỉnh có thể được cung cấp. Lựa chọn vật liệu, loại thiết bị truyền động, tín hiệu điều khiển và loại rò rỉ được cấu hình theo yêu cầu của hệ thống ống dẫn. Các phần sau đây phác thảo các dữ liệu kỹ thuật chính, chi tiết kết cấu, các điểm lựa chọn và khuyến nghị bảo trì.

Dữ liệu kỹ thuật

Chi tiết xây dựng

Khung và lưỡi dao

Khung được hình thành từ thép mạ kẽm hoặc thép không gỉ với kết nối mặt bích hoặc khớp trượt. Các lưỡi dao được định hình về độ cứng và có sẵn ở dạng đơn hoặc nhiều lưỡi. Đối với môi trường ăn mòn, có thể chỉ định thép không gỉ 316 hoặc thép mạ kẽm phủ epoxy.

Con dấu và vòng bi

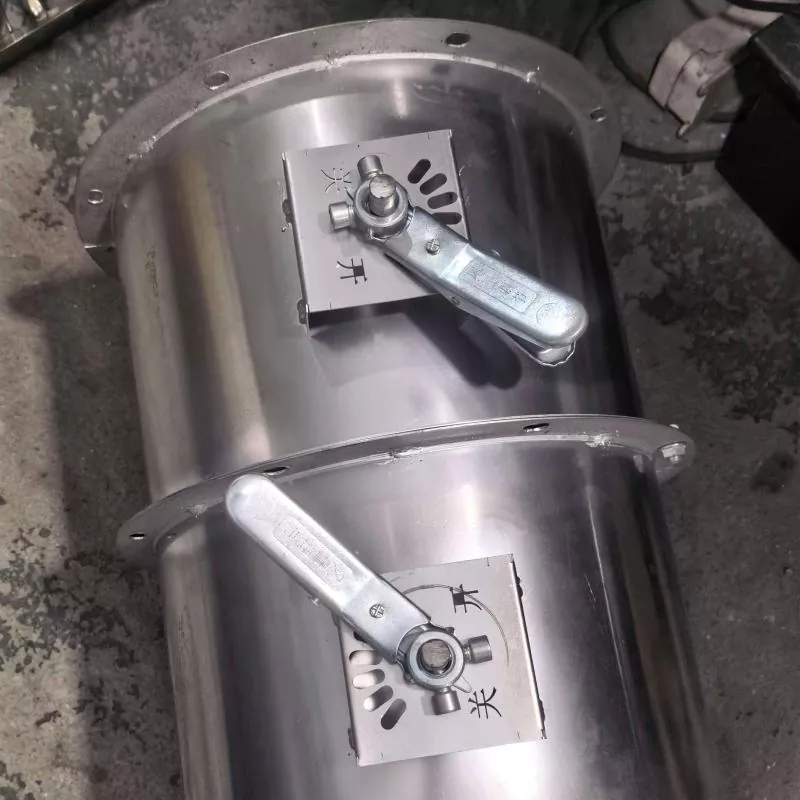

Miếng đệm cạnh lưỡi và miếng đệm khung giúp giảm rò rỉ ở vị trí đóng. Vòng bi nylon hoặc đồng hỗ trợ trục lưỡi dao. Những vòng bi này được lựa chọn để mang lại độ ma sát thấp mà không cần bôi trơn thường xuyên.

Gắn thiết bị truyền động

Bộ truyền động điện và khí nén được gắn trên trục giảm chấn bằng kẹp vạn năng hoặc khớp nối trực tiếp. Bộ truyền động hồi xuân được sử dụng trong trường hợp van điều tiết phải không đến vị trí an toàn khi mất điện. Dây dẫn của bộ truyền động và chỉ báo vị trí vẫn có thể truy cập được sau khi lắp đặt.

Nguyên tắc lựa chọn

Khi lựa chọn bộ giảm chấn cần chú ý những điểm sau:

• Chức năng điều khiển:Để điều chỉnh luồng không khí, hãy chọn van điều tiết có độ rò rỉ thấp với tín hiệu điều khiển analog. Để cách ly đơn giản, bộ giảm chấn hai vị trí có bộ truyền động đóng/mở là đủ.
• Áp lực ống dẫn:Độ dày của lưỡi giảm chấn và trục phải phù hợp với áp suất tĩnh trong ống dẫn. Hệ thống áp suất cao hơn đòi hỏi phải có kết cấu gia cố.
• Yêu cầu rò rỉ:Các ứng dụng như phòng sạch hoặc phòng thí nghiệm thường yêu cầu rò rỉ Loại 0 hoặc 1. Hệ thống tiện nghi chung có thể sử dụng Loại 2 hoặc 3.
• Điều kiện môi trường:Việc lắp đặt ngoài trời yêu cầu bộ truyền động chịu được thời tiết và vật liệu chống ăn mòn. Ống xả nhà bếp hoặc ống khói hóa chất có thể cần kết cấu bằng thép không gỉ.
• An toàn cháy nổ:Khi ống dẫn đi qua tường ngăn cháy, phải lựa chọn và lắp đặt van chặn lửa đã được chứng nhận theo quy định của địa phương.

Đảm bảo chất lượng và kiểm tra

Bộ giảm chấn DeFa được sản xuất theo hệ thống quản lý chất lượng đã được ghi chép. Mỗi lô được kiểm tra độ thẳng hàng của lưỡi cắt, tính toàn vẹn của vòng đệm và hoạt động của bộ truyền động. Các thử nghiệm rò rỉ được thực hiện trên cơ sở lấy mẫu theo EN 1751 hoặc GB/T 14294. Bộ giảm chấn chữa cháy được thử nghiệm trong các phòng thí nghiệm đã được phê duyệt và được cung cấp các báo cáo thử nghiệm liên quan.

Đối với các dự án yêu cầu tài liệu bổ sung, chúng tôi có thể cung cấp chứng chỉ vật liệu, hồ sơ kiểm tra chu trình truyền động và báo cáo kiểm tra nghiệm thu của nhà máy.

Ghi chú cài đặt

• Gắn van điều tiết vào phần ống dẫn thẳng. Chạy thẳng ít nhất 2 đến 3 đường kính ống trước và sau bộ giảm chấn sẽ làm giảm nhiễu loạn và cải thiện độ chính xác của điều khiển.
• Đối với các van chặn lửa, hãy làm theo hướng dẫn lắp đặt được đánh dấu trên nhãn và bịt kín khe hở hình khuyên bằng vật liệu ngăn cháy đã được phê duyệt.
• Kiểm tra xem hướng quay của bộ truyền động có khớp với tín hiệu điều khiển hay không. Nếu sử dụng nhiều bộ giảm chấn, hãy đặt địa chỉ và phạm vi tín hiệu trước khi khởi động hệ thống.
• Cung cấp bảng điều khiển gần van điều tiết để cho phép kiểm tra và thay thế bộ truyền động mà không cần cắt ống dẫn.

Bảo trì và khắc phục sự cố

Kiểm tra định kỳ

• Hàng tháng: kiểm tra trực quan các lưỡi dao và vòng đệm xem có bụi tích tụ hoặc vật lạ không.
• Hàng quý: xoay bộ giảm chấn đi hết phạm vi của nó và xác minh rằng phản hồi vị trí khớp với góc cánh thực tế.
• Hàng năm: kiểm tra hoạt động an toàn của bộ giảm chấn cháy/khói và thay thế bất kỳ vòng đệm hoặc pin truyền động nào bị mòn.

Lỗi thường gặp

• Van điều tiết không phản hồi với tín hiệu điều khiển:Kiểm tra hệ thống dây điện, nguồn điện của bộ truyền động và cực tính của tín hiệu. Nếu bộ truyền động nhận được tín hiệu nhưng không di chuyển, mô-men xoắn có thể không đủ do áp suất ống dẫn hoặc lưỡi dao bị kẹt.
• Rò rỉ khí ở vị trí đóng:Kiểm tra các vòng đệm ở cạnh lưỡi cắt xem có bị mòn hoặc lệch không. Điều chỉnh điểm dừng lưỡi cắt nếu cần thiết.
• Tiếng ồn hoạt động quá mức:Kiểm tra các lưỡi dao bị lỏng, vòng bi bị mòn hoặc độ rung của ống dẫn. Siết chặt các khớp nối trục và lắp thêm nẹp tăng cứng ống dẫn nếu cần.

Câu hỏi thường gặp

Tôi có thể mua van điều tiết ở kích thước không chuẩn không?

Đúng. Kích thước tùy chỉnh được sản xuất để phù hợp với kích thước ống dẫn không chuẩn. Cung cấp kích thước lỗ, loại mặt bích và loại rò rỉ cần thiết để có báo giá chính xác.

Sự khác biệt giữa bộ giảm chấn lưỡi đối lập và bộ giảm chấn lưỡi song song là gì?

Bộ giảm chấn cánh đối diện xoay các cánh liền kề theo hướng ngược nhau, mang lại đặc tính luồng khí tuyến tính hơn. Chúng được ưa thích để điều khiển điều chỉnh. Bộ giảm chấn lưỡi song song di chuyển tất cả các lưỡi theo cùng một hướng và được sử dụng chủ yếu cho dịch vụ đóng/mở hoặc hai vị trí.

Bạn có cung cấp bộ giảm chấn với bộ truyền động tác động nhanh cho hệ thống an toàn không?

Đúng. Bộ truyền động điện hồi xuân và bộ truyền động khí nén có van xả nhanh có thể đạt được thời gian đóng trong vài giây. Chúng thường được chỉ định để kiểm soát khói hoặc cách ly khẩn cấp.

Van điều tiết có thể được sử dụng trong môi trường có độ ẩm cao?

Kết cấu bằng thép không gỉ hoặc thép mạ kẽm có cấp bảo vệ thiết bị truyền động IP54 trở lên phù hợp với các khu vực có độ ẩm cao như bể bơi hoặc công trình lắp đặt ven biển. Vòng bi và miếng đệm kín cũng nên được lựa chọn.

Van chống cháy được cung cấp những giấy tờ gì?

Bộ giảm chấn chống cháy được chứng nhận bao gồm báo cáo thử nghiệm, chứng chỉ phù hợp và hướng dẫn lắp đặt. Các tài liệu cụ thể phụ thuộc vào tiêu chuẩn chứng nhận được yêu cầu, chẳng hạn như GB, EN hoặc UL.

Giới thiệu về DeFa

DeFa là thương hiệu sản phẩm của Shengyuan Technology, nhà sản xuất chuyên về phần cứng kiểm soát môi trường và hệ thống điện tử cao áp. Các sản phẩm giảm chấn của công ty được hưởng lợi từ nguyên tắc kỹ thuật tương tự áp dụng cho thiết bị lọc và cung cấp điện, chú ý đến việc lựa chọn vật liệu, dung sai và độ tin cậy lâu dài.
