Bộ điều chỉnh âm lượng không khí hình chữ nhật

Bộ giảm chấn điều khiển thể tích không khí hình chữ nhật DeFa được sử dụng để điều chỉnh luồng không khí trong hệ thống ống dẫn hình vuông và hình chữ nhật. Dòng sản phẩm bao gồm cả phiên bản bằng tay và cơ giới, với kích thước tiêu chuẩn từ 100×100 mm đến 1000×1000 mm. Kích thước tùy chỉnh, loại mặt bích và bề mặt hoàn thiện có thể được cung cấp dựa trên yêu cầu của dự án. Những bộ giảm chấn này được sản xuất bởi Shengyuan Technology dưới thương hiệu DeFa, một công ty có hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị kiểm soát môi trường và hệ thống điện cao thế.

Bộ giảm chấn phù hợp để cân bằng không khí, kiểm soát vùng và điều chỉnh luồng không khí trong hệ thống HVAC, phòng sạch và thông gió công nghiệp. Các tùy chọn vật liệu bao gồm thép carbon, thép không gỉ 201, thép không gỉ 304 và thép không gỉ 316, cho phép sản phẩm phù hợp với các môi trường lắp đặt và nhu cầu chống ăn mòn khác nhau.

Thông số chung

Sẵn có kích thước tiêu chuẩn

Bảng sau liệt kê các kích thước hình chữ nhật thường được lưu trữ. Các kích thước khác có thể được sản xuất theo yêu cầu. Kích thước được biểu thị bằng chiều rộng × chiều cao tính bằng milimét.

Lưu ý: Danh sách trên phản ánh năng lực sản xuất điển hình. Đối với các kích thước không được liệt kê, vui lòng liên hệ với nhóm kỹ thuật của chúng tôi để biết chiều rộng và chiều cao cần thiết. Kích thước lớn có thể yêu cầu lưỡi gia cố và bộ truyền động mô-men xoắn cao hơn.

Lựa chọn vật liệu

• Thép cacbon:Lựa chọn kinh tế cho hệ thống thông gió chung trong nhà. Lớp mạ kẽm hoặc sơn tĩnh điện mang lại khả năng chống ăn mòn cơ bản.
• Thép không gỉ 201:Thích hợp cho môi trường ăn mòn nhẹ, chẳng hạn như nhà bếp hoặc khí thải công nghiệp nói chung có độ ẩm vừa phải.
• thép không gỉ 304:Được khuyên dùng cho môi trường ẩm ướt, ven biển hoặc chế biến thực phẩm, nơi cần có khả năng chống ăn mòn tốt.
• thép không gỉ 316:Được sử dụng trong khí thải hóa chất, thông gió trong phòng thí nghiệm và các ứng dụng hàng hải nơi cần có khả năng chống clorua và các hóa chất mạnh.

Tùy chọn điều khiển

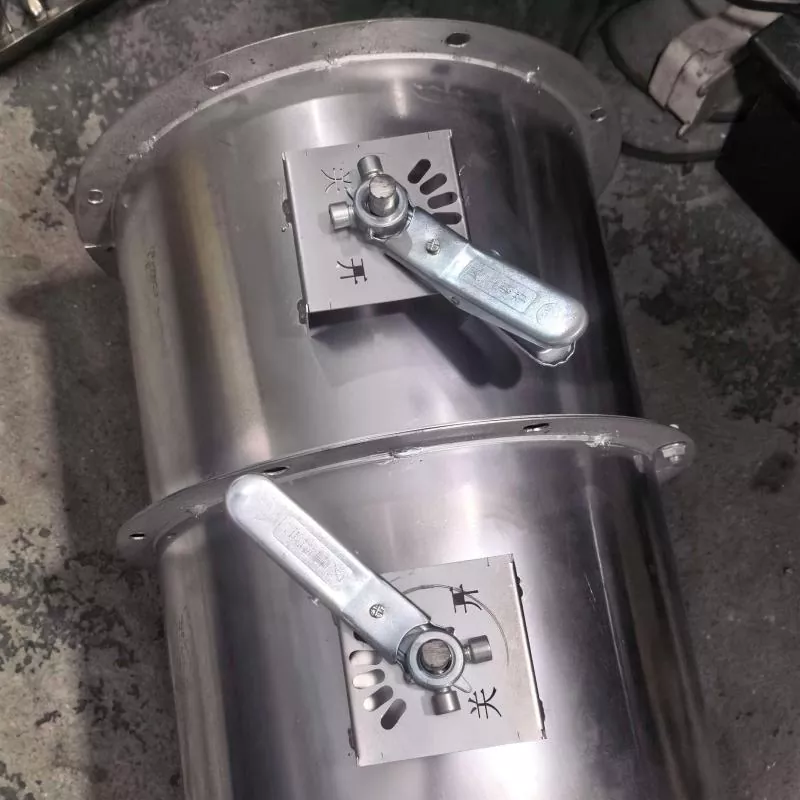

Bộ giảm chấn bằng tay

Các phiên bản thủ công được trang bị tay cầm góc phần tư có khóa hoặc tay quay. Vị trí tay cầm biểu thị góc lưỡi cắt và có thể khóa sau khi điều chỉnh. Bộ giảm chấn thủ công thường được sử dụng trong quá trình vận hành hệ thống hoặc khi luồng khí thay đổi không thường xuyên.

Bộ giảm chấn cơ giới

Bộ truyền động điện được gắn trực tiếp trên trục giảm chấn để điều khiển luồng khí tự động. Bộ truyền động điều biến chấp nhận tín hiệu 0-10V hoặc 4-20mA, cho phép bộ điều tiết phản hồi các lệnh của hệ thống quản lý tòa nhà. Bộ truyền động hai vị trí cũng có sẵn cho dịch vụ đóng và mở đơn giản.

Kết hợp tay và cơ giới

Một số mẫu thiết bị truyền động có chức năng ghi đè thủ công. Điều này cho phép vận hành cục bộ trong quá trình chạy thử hoặc khi mất điện. Cấu hình kết hợp rất hữu ích cho việc bảo trì và điều chỉnh khẩn cấp.

Đặc điểm xây dựng

• Thiết kế lưỡi:Đối với kích thước nhỏ hơn khoảng 300×300 mm, sử dụng một lưỡi duy nhất. Kích thước lớn hơn sử dụng cấu trúc nhiều cánh để giảm độ lệch của cánh và cải thiện tính đồng nhất của luồng khí.
• Hỗ trợ trục:Vòng bi bằng nylon hoặc đồng tự bôi trơn làm giảm ma sát và loại bỏ nhu cầu bôi trơn thường xuyên.
• Niêm phong:Miếng đệm cạnh lưỡi và miếng đệm khung giảm thiểu rò rỉ không khí ở vị trí đóng. Lớp rò rỉ có thể được lựa chọn dựa trên yêu cầu của dự án.
• Xử lý bề mặt:Các phiên bản thép carbon có thể được mạ kẽm, sơn hoặc sơn tĩnh điện. Các phiên bản bằng thép không gỉ được cung cấp với lớp hoàn thiện tự nhiên hoặc chải.

Hướng dẫn cài đặt

• Lắp đặt trong phần ống dẫn thẳng. Chạy thẳng từ 2 đến 3 đường kính ống dẫn trước và sau van điều tiết đảm bảo luồng khí ổn định và điều khiển chính xác.
• Đối với bộ giảm chấn thủ công, hãy cung cấp không gian tiếp cận để di chuyển tay cầm và đọc vị trí.
• Đối với bộ giảm chấn có động cơ, hãy xác nhận hướng quay của bộ truyền động trước khi kết nối điện lần cuối.
• Sử dụng các kết nối linh hoạt nơi rung động của ống dẫn có thể được truyền tới bộ giảm chấn.
• Đối với các mẫu có mặt bích, hãy siết chặt các bu lông đều nhau để tránh làm biến dạng thân và rò rỉ vòng đệm.

Bảo trì và kiểm tra

• Hàng quý:Kiểm tra chuyển động của lưỡi dao và làm sạch bụi khỏi các vòng đệm và cạnh lưỡi dao. Xác minh rằng các chỉ báo vị trí khớp với góc lưỡi cắt thực tế.
• Nửa năm một lần:Kiểm tra vòng bi xem có bị mòn và mômen truyền động không. Thắt chặt bất kỳ ốc vít lỏng lẻo.
• Hàng năm:Thực hiện kiểm tra hành trình đầy đủ cho các phiên bản cơ giới. Thay thế các vòng đệm bị mòn, các bộ phận bị ăn mòn hoặc pin của bộ truyền động bị lão hóa nếu có.

Câu hỏi thường gặp

Tôi có thể đặt mua van điều tiết hình chữ nhật với kích thước không được liệt kê trong bảng không?

Đúng. Kích thước tùy chỉnh có sẵn. Cung cấp chiều rộng và chiều cao chính xác, cùng với mọi yêu cầu đặc biệt đối với loại hoặc vật liệu mặt bích. Đội ngũ kỹ thuật của chúng tôi sẽ xác nhận tính khả thi và cung cấp báo giá.

Làm cách nào để quyết định giữa điều khiển bằng tay và điều khiển bằng động cơ?

Bộ giảm chấn thủ công phù hợp cho việc cân bằng cố định trong đó việc điều chỉnh chỉ được thực hiện trong quá trình vận hành thử. Cần có bộ giảm chấn có động cơ khi luồng không khí phải thay đổi tự động dựa trên cảm biến hoặc hệ thống quản lý tòa nhà. Nếu bạn không chắc chắn, chúng tôi có thể giúp đánh giá logic điều khiển dự án của bạn.

Nên chọn vật liệu nào cho hệ thống hút mùi nhà bếp?

Đối với ống xả nhà bếp có độ ẩm và hơi dầu cao, thường nên sử dụng inox 304. Nó chống ăn mòn và dễ dàng để làm sạch. Đối với khí thải hóa học rất mạnh, thép không gỉ 316 là lựa chọn tốt hơn.

Những thông tin cần thiết cho một báo giá?

Vui lòng cung cấp kích thước, vật liệu của van điều tiết, chế độ điều khiển (bằng tay hoặc bằng động cơ), điện áp và loại tín hiệu của bộ truyền động cũng như loại rò rỉ được yêu cầu. Nếu cần mặt bích tùy chỉnh, hãy bao gồm tiêu chuẩn hoặc bản vẽ mặt bích.

Van điều tiết có phù hợp để lắp đặt ngoài trời hoặc trên sân thượng không?

Đúng. Chọn thân bằng thép không gỉ và bộ truyền động có mức bảo vệ IP54 hoặc cao hơn. Một tấm chắn thời tiết trên bộ truyền động cũng được khuyến nghị để kéo dài tuổi thọ sử dụng.

Thời gian giao hàng điển hình cho kích thước tiêu chuẩn và kích thước tùy chỉnh là bao lâu?

Kích thước tiêu chuẩn thường có trong vòng 7 đến 15 ngày làm việc. Kích thước tùy chỉnh và vật liệu đặc biệt có thể mất nhiều thời gian hơn tùy thuộc vào số lượng đặt hàng và tiến độ sản xuất hiện tại. Chúng tôi cung cấp ước tính giao hàng với mỗi báo giá.

Về công nghệ Shengyuan

Shengyuan Technology (thương hiệu DeFa) đã hoạt động trong lĩnh vực thiết bị kiểm soát môi trường và hệ thống điện cao thế trong hơn 20 năm. Phạm vi sản xuất của công ty bao gồm bộ giảm chấn, mô-đun lọc không khí và máy phát điện cao áp, phục vụ khách hàng ở Bắc Mỹ, Châu Âu và Châu Á. Bộ giảm chấn điều khiển thể tích không khí hình chữ nhật được sản xuất theo hệ thống quản lý chất lượng được ghi chép, với việc kiểm tra kích thước, truy xuất nguồn gốc vật liệu và kiểm tra chức năng của bộ truyền động được thực hiện trước khi vận chuyển.
