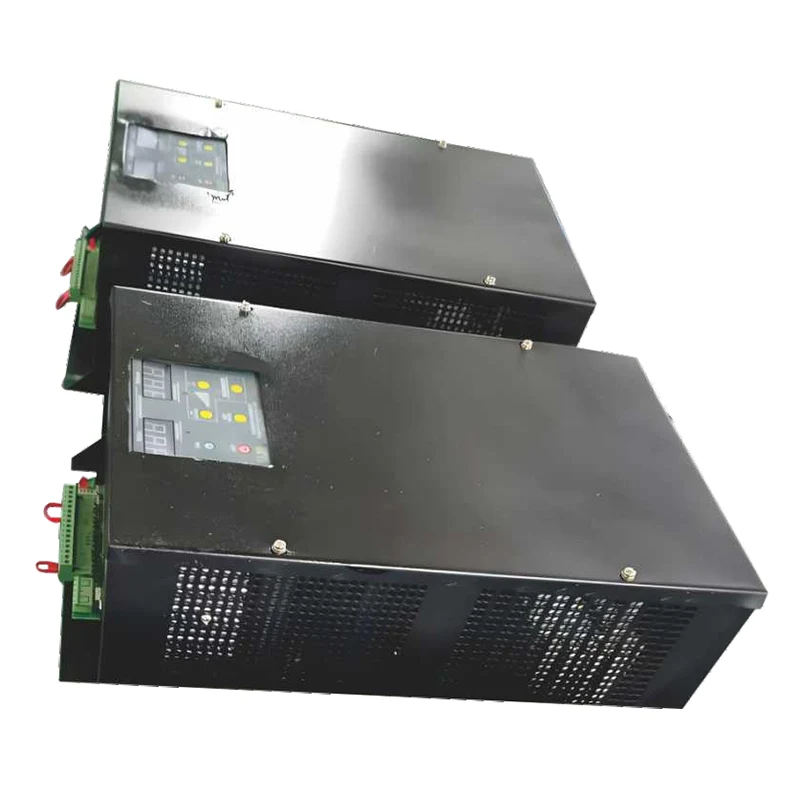

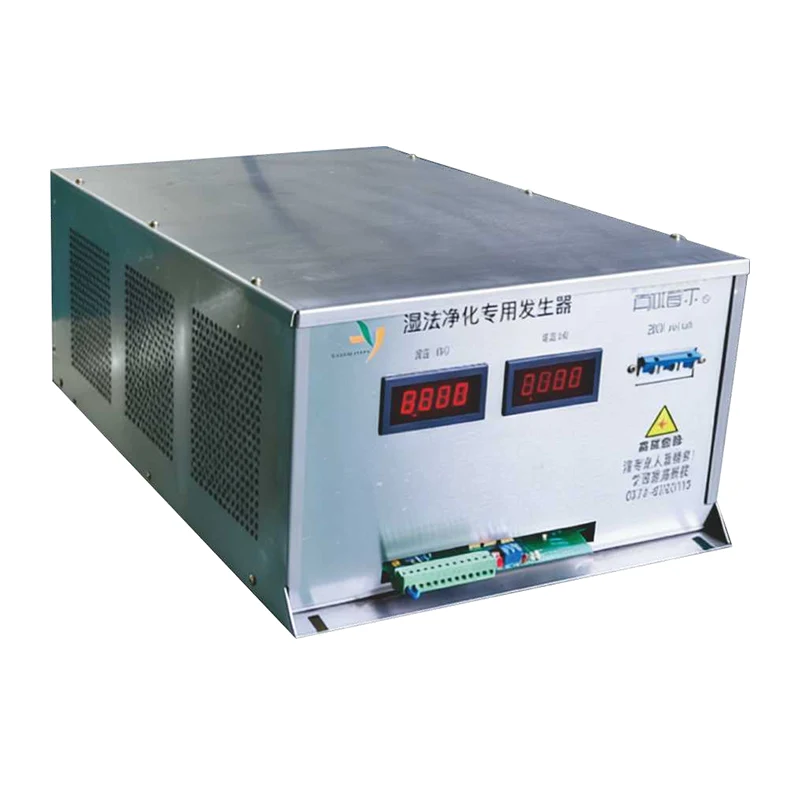

Nguồn điện cao áp và tần số cao

Thiết bị môi trường DeFa sản xuất nguồn điện cao áp tần số cao cho các ứng dụng tĩnh điện và plasma công nghiệp. Bộ nguồn điện áp cao và tần số cao này chuyển đổi đầu vào AC ba pha thành đầu ra DC được điều chỉnh ở điện áp từ 1 kV đến 120 kV, với mức công suất từ ​​1 kW đến 200 kW trong một khung đơn và công suất cao hơn có sẵn thông qua các cấu hình song song.

Sự khác biệt kỹ thuật chính so với máy biến áp tần số đường dây 50/60 Hz thông thường là tần số chuyển mạch. Chúng tôi hoạt động trong khoảng từ 20 kHz đến 50 kHz, sử dụng cấu trúc liên kết cộng hưởng LLC với điều khiển DSP. Điều này cho phép chúng tôi sử dụng máy biến áp lõi ferrite nhỏ hơn nhiều thay vì các máy biến áp lõi sắt lớn và đạt được hiệu suất chuyển đổi trên 95% trên hầu hết phạm vi tải. Về mặt thực tế, điều đó có nghĩa là mức tiêu thụ năng lượng thấp hơn từ 20% đến 30% cho cùng một công suất đầu ra so với các thiết kế máy biến áp cũ.

Chức năng & Ưu điểm Mô tả

Nguyên tắc hoạt động

Bộ cấp nguồn cao áp và tần số cao sẽ chỉnh lưu đầu vào AC thành DC, sau đó chuyển nó ở tần số cao thông qua giai đoạn biến tần. AC tần số cao được tăng cường bằng một máy biến áp ferrite nhỏ gọn, sau đó được chỉnh lưu và lọc để tạo ra đầu ra DC cuối cùng.

DSP liên tục điều chỉnh tần số chuyển mạch để duy trì hoạt động tối ưu trong các điều kiện tải và đường truyền khác nhau. Quy định vòng kín này đáp ứng những thay đổi tính bằng micro giây. Người dùng có thể chọn từ ba chế độ điều khiển: điện áp không đổi, dòng điện không đổi hoặc nguồn không đổi. Đối với các thiết bị lọc bụi tĩnh điện, dòng điện không đổi là điển hình vì nó duy trì quầng sáng ổn định ngay cả khi lượng bụi dao động. Lò phản ứng plasma thường chạy ở điện áp không đổi để giữ điều kiện phóng điện ổn định.

Hiệu suất đầu ra

Độ gợn đầu ra dưới 1% từ đỉnh đến đỉnh khi đầy tải. Trong thiết bị lọc bụi tĩnh điện, độ gợn sóng thấp có nghĩa là dòng điện quầng ổn định hơn và hiệu quả thu gom tốt hơn mà không phát ra tia lửa điện quá mức. Đối với việc xử lý VOC trong huyết tương, nó mang lại sự phóng điện ổn định và tốc độ oxy hóa có thể dự đoán được dễ dàng hơn.

Độ chính xác điều chỉnh điện áp nằm trong khoảng ±0,5% điểm đặt và mức điều chỉnh dòng điện nằm trong khoảng ±1%. Thời gian phản hồi nhanh—thường dưới 100 micro giây—giúp ngăn chặn tia lửa điện trong các ứng dụng ESP, giúp giảm hao mòn điện cực và kéo dài thời gian bảo trì.

Hệ thống bảo vệ

Chúng tôi đã tích hợp tính năng bảo vệ toàn diện cho cả nguồn điện và tải được kết nối. Các chức năng tiêu chuẩn bao gồm quá điện áp, quá dòng, ngắn mạch, mất pha đầu vào và tắt máy khi quá nhiệt.

Phát hiện hồ quang xứng đáng được đề cập đặc biệt. Trong các thiết bị lọc bụi tĩnh điện, hiện tượng phát tia lửa điện là thường xuyên và bình thường ở một mức độ nào đó. Nhưng hồ quang kéo dài có thể làm hỏng điện cực phóng điện. Đơn vị của chúng tôi phát hiện dòng điện tăng vọt từ hồ quang và ngay lập tức giảm công suất đầu ra. Nếu hồ quang vẫn tồn tại vượt quá thời gian đã đặt—do người dùng điều chỉnh—thiết bị sẽ ngắt hoàn toàn. Điều này ngăn ngừa rỗ và kéo dài tuổi thọ điện cực.

Tất cả các sự kiện bảo vệ đều được ghi lại bằng dấu thời gian và được lưu trữ trong bộ nhớ cố định. Người vận hành có thể truy xuất lịch sử lỗi thông qua giao diện truyền thông.

Giám sát và kiểm soát

RS-485 với Modbus RTU là tiêu chuẩn. Ethernet với Modbus TCP có sẵn dưới dạng tùy chọn. Thông qua các giao diện này, bạn có thể kết nối thiết bị với hệ thống DCS hoặc SCADA của nhà máy.

Từ một vị trí ở xa, người vận hành có thể đọc điện áp đầu ra, dòng điện đầu ra, trạng thái lỗi, nhiệt độ bên trong và mức tiêu thụ điện. Bạn cũng có thể điều chỉnh các điểm đặt điện áp và dòng điện, thay đổi chế độ điều khiển và đặt lại lỗi từ xa. Điều này làm giảm nhu cầu đến thăm hiện trường, đặc biệt là khi lắp đặt ở những không gian hạn chế hoặc khu vực có nguy cơ cao.

Đối với điều khiển tương tự, chúng tôi cung cấp 4–20 mA đầu vào cho điểm đặt và đầu ra cho tín hiệu trạng thái, theo tiêu chuẩn.

Thiết kế vật lý

Thiết kế tần số cao làm giảm đáng kể kích thước và trọng lượng. Một đơn vị 100 kW chiếm khoảng 1/10 âm lượng của máy biến áp 50/60 Hz tương đương. Điều này khiến việc trang bị thêm trở nên thiết thực khi thay thế các thiết bị cũ trong các phòng điện đông người. Trọng lượng cũng giảm tương tự nên việc lắp đặt không cần thiết bị nâng hạng nặng.

Làm mát là không khí cưỡng bức cho các mẫu có công suất lên đến 50 kW và làm mát bằng nước để có mức công suất cao hơn hoặc để lắp đặt ở nơi nhiệt độ môi trường vượt quá 40°C. Xếp hạng vỏ tiêu chuẩn là IP20 để sử dụng trong nhà; IP54 có sẵn cho môi trường ngoài trời hoặc bụi bặm.

Ứng dụng

Những bộ nguồn này được triển khai trong một số ứng dụng môi trường công nghiệp:

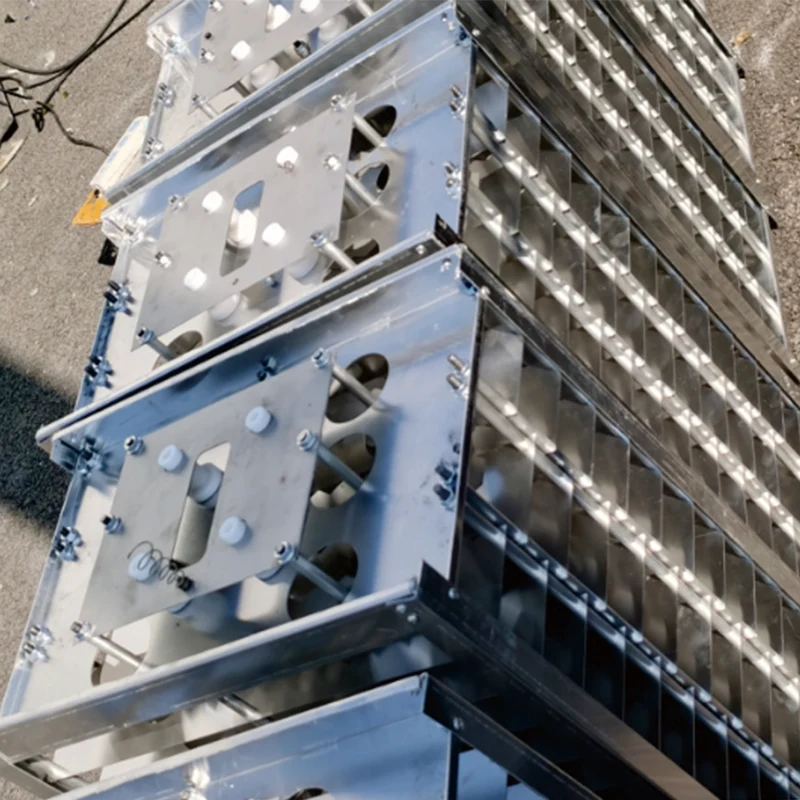

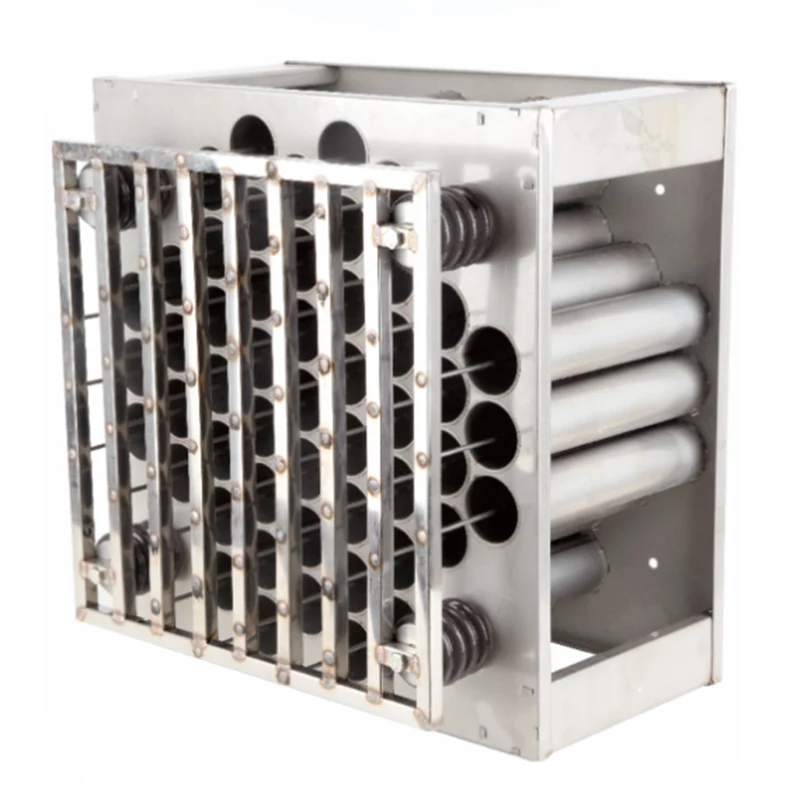

Thiết bị lọc bụi tĩnh điện dùng để thu gom bụi khí thải trong các nhà máy điện, lò nung xi măng, nhà máy thiêu kết thép, lò đốt rác. Đầu ra DC ổn định cải thiện hiệu quả thu gom và giảm lượng khí thải ống khói.

Hệ thống xử lý VOC plasma để phân hủy các hợp chất hữu cơ dễ bay hơi trong dòng khí thải từ các nhà máy hóa chất, dây chuyền phủ, cơ sở in ấn và sản xuất dược phẩm.

Xử lý khói và sương mù dầu công nghiệp cho các hoạt động gia công, chế biến thực phẩm và máy dệt.

Hệ thống kiểm soát mùi cho các nhà máy xử lý nước thải, cơ sở làm phân trộn và hoạt động xử lý chất thải, trong đó sử dụng dòng plasma hoặc dòng điện vầng quang để phân hủy H₂S, amoniac và các hợp chất có mùi khác.

Đơn vị lọc không khí cho các tòa nhà thương mại, phòng sạch và cơ sở y tế.

Độ tin cậy và thử nghiệm

Chúng tôi đã sản xuất bộ nguồn điện áp cao từ năm 2006. Cơ sở lắp đặt của chúng tôi vượt quá 2.000 thiết bị trên khắp Trung Quốc, Đông Nam Á, Trung Đông, Nam Mỹ và Châu Âu. Nhiều thiết bị trong số này hoạt động trong các nhà máy xi măng và thép, nơi nhiệt độ môi trường thường xuyên vượt quá 45°C và có lượng bụi lớn.

Dữ liệu hiện trường từ những lần lắp đặt này cho chúng ta khoảng thời gian trung bình giữa các lần thất bại chỉ hơn 80.000 giờ. Con số đó dựa trên nhật ký vận hành thực tế chứ không phải tính toán lý thuyết.

Mỗi thiết bị đều trải qua thử nghiệm đốt cháy 48 giờ ở mức tải tối đa trước khi vận chuyển. Chúng tôi cũng thực hiện thử nghiệm khả năng chịu điện áp cao ở mức công suất định mức 1,5 lần trong một phút. Mọi chức năng bảo vệ đều được xác minh riêng lẻ trong quá trình kiểm tra cuối cùng.

Các bộ phận quan trọng—mô-đun IGBT, máy biến áp cao áp, tụ điện và bảng điều khiển—có nguồn gốc từ các nhà cung cấp cấp một. Chúng tôi kiểm tra từng lô hàng khi đến và duy trì hồ sơ truy xuất nguồn gốc cho tất cả các bộ phận chính.

Tùy chọn tùy chỉnh

Chúng tôi cung cấp các cấu hình tùy chỉnh cho các yêu cầu về điện áp, dòng điện hoặc cơ học không chuẩn. Ví dụ bao gồm các thiết bị dành cho các chất hóa học plasma cụ thể, dành cho máy lọc hàng hải có khả năng chống phun muối và dành cho việc lắp đặt ở độ cao cần điều chỉnh giảm công suất.

Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ khớp giao diện, điều chỉnh logic điều khiển và lọc sóng hài. Chúng tôi cũng cung cấp hỗ trợ vận hành tại chỗ cho các dự án lớn hơn, mặc dù hầu hết các thiết bị đều được cấu hình sẵn để hoạt động ngay lập tức với hệ thống ESP hoặc plasma tiêu chuẩn.

Tài liệu và hỗ trợ

Mỗi thiết bị đều có hướng dẫn sử dụng hoàn chỉnh bao gồm cài đặt, nối dây, vận hành, xử lý sự cố và bảo trì. Chúng tôi cung cấp hỗ trợ kỹ thuật qua email và điện thoại, phản hồi trong vòng 24 giờ đối với các yêu cầu tiêu chuẩn. Đối với các vấn đề khẩn cấp, chúng tôi có thể sắp xếp chẩn đoán từ xa thông qua giao diện liên lạc.

Phụ tùng thay thế được lưu trữ trong kho cho các mẫu máy hiện tại và chúng tôi lưu giữ tài liệu về các đơn vị được vận chuyển trong vòng 10 năm qua để hỗ trợ các thiết bị cũ.
