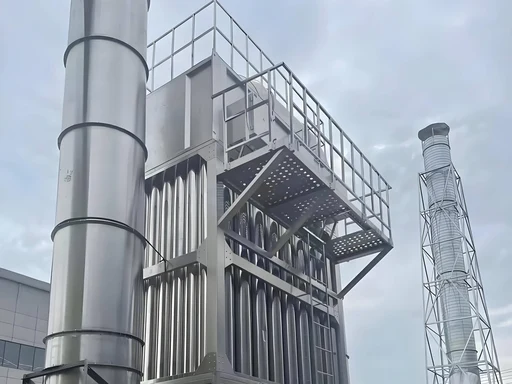

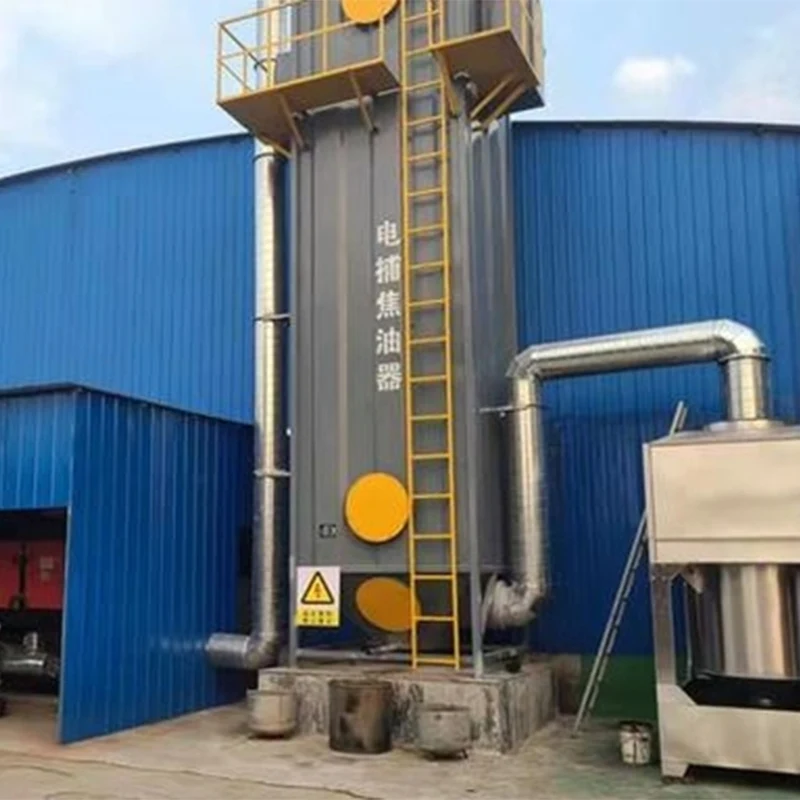

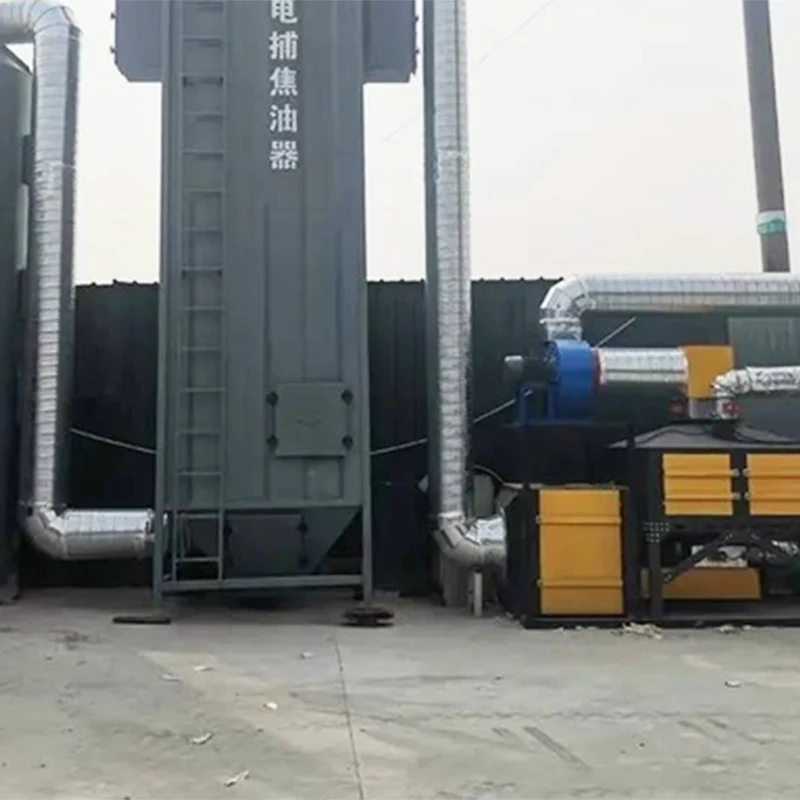

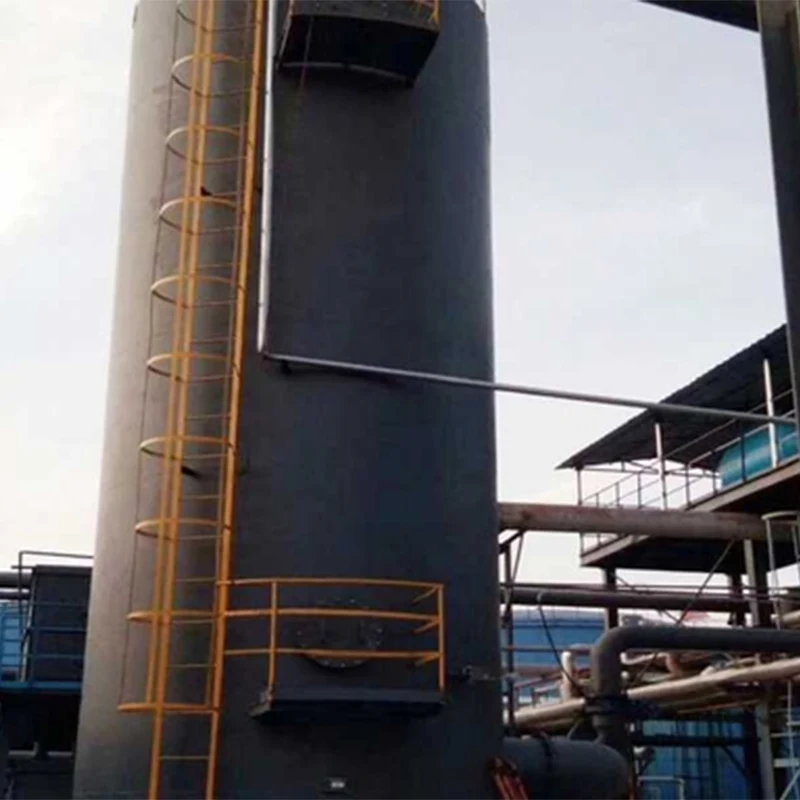

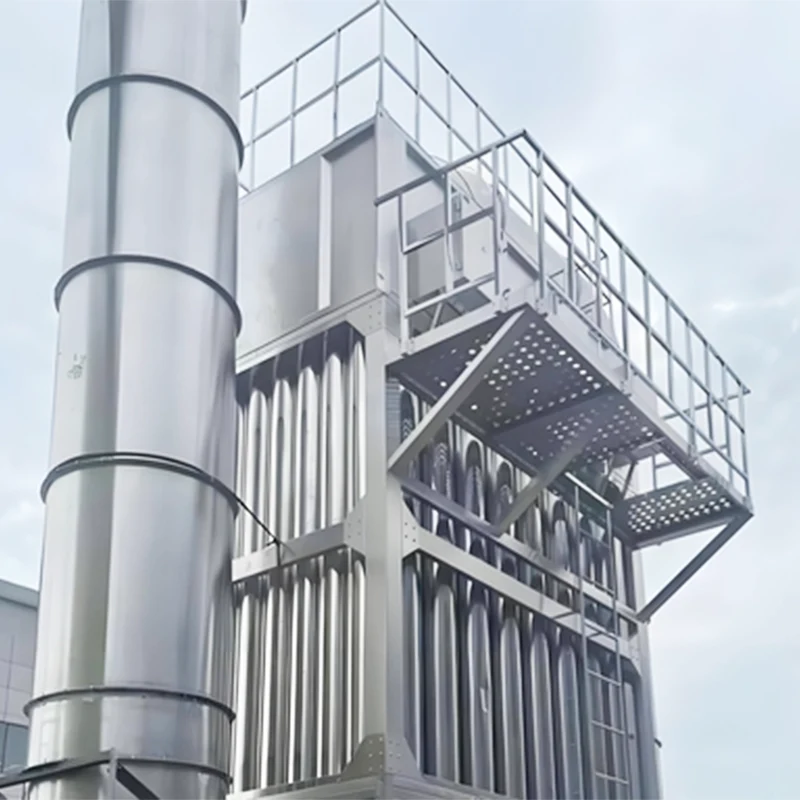

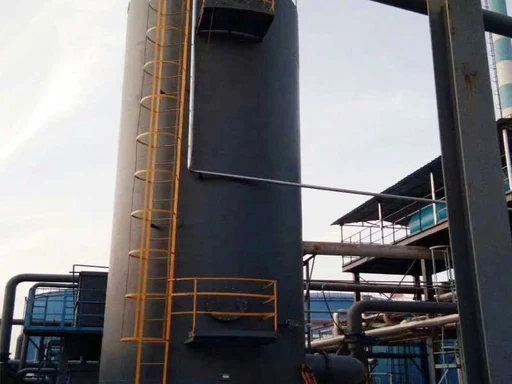

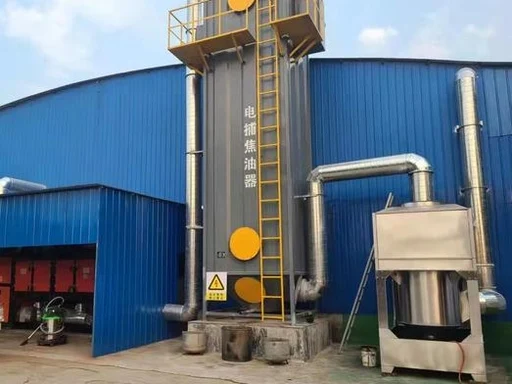

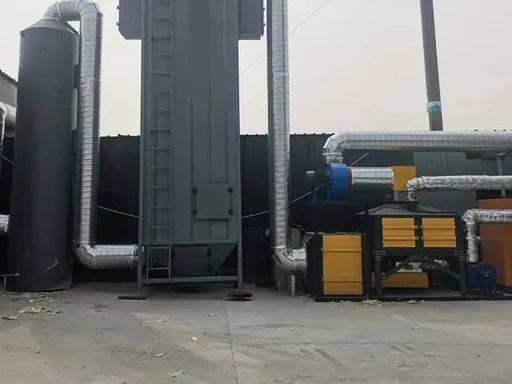

Máy lọc bụi tĩnh điện

Bộ lọc tĩnh điện (ESP) là thiết bị lọc lõi giúp tách các giọt nhựa đường, bụi mịn, sương dầu và muội than khỏi khí thải thông qua trường tĩnh điện DC điện áp cao. Với hiệu quả loại bỏ hắc ín cao, khả năng cản luồng khí thấp, khả năng chịu nhiệt độ cao và vật liệu thu hồi có thể tái chế, nó được triển khai rộng rãi để xử lý khí thải chứa nhiều hắc ín có độ nhớt cao trong luyện cốc, hóa chất than, rèn nóng, nồi hơi sinh khối, nhựa đường, cao su và các ngành công nghiệp sản xuất cacbon.

1. Nguyên lý làm việc cốt lõi (Hấp phụ tĩnh điện cao áp)

Quá trình thanh lọc tuân theo năm bước:Ion hóa điện trường → Sạc giọt → Di chuyển có hướng → Hấp phụ & thu thập → Thoát dầu trọng lực.

1. Phóng điện & ion hóa Corona: Tủ điều khiển cao áp xuất điện áp cao DC âm 40–80 kV tới các điện cực corona (cực âm), tạo thành một điện trường mạnh với các điện cực thu nối đất (cực dương). Không khí bên trong trường bị ion hóa thành các electron khối lượng lớn và các ion âm để tạo ra vùng hào quang.

2. Sạc nhỏ giọt: Khí thải chứa các giọt nhựa đường (0,1–100 μm), sương dầu và bụi xâm nhập từ phía dưới. Các hạt hắc ín và sương mù hấp thụ các ion âm và trở nên tích điện âm khi đi qua điện trường.

3. Di chuyển theo hướng: Được thúc đẩy bởi lực điện trường, các giọt tích điện di chuyển nhanh về phía các điện cực thu được nối đất.

4. Hấp phụ & Thu thập: Các giọt bám vào bề mặt điện cực và giải phóng điện tích. Khi nhựa tích lũy đạt đến độ dày nhất định, nó sẽ chảy xuống bể chứa dầu ở phía dưới nhờ trọng lực để thu gom và tái chế.

5. Xả khí sạch: Khí tinh khiết thoát ra từ phía trên và chảy vào hệ thống khử lưu huỳnh, khử nitrat hoặc quạt tiếp theo.

2. Các loại kết cấu chính (Phân loại theo điện cực thu thập)

2.1 Loại tổ ong (Thông thường, Hiệu quả cao & Bố cục nhỏ gọn)

· Điện cực thu: Các bó ống tổ ong hình lục giác đều đặn với các đường ống song song giúp phân phối luồng khí đều.

· Điện cực Corona: Dây nhọn hoặc dây thép lắp ở tâm mỗi ống tổ ong.

· Ưu điểm: Hiệu suất loại bỏ ≥99,5%, điện trở thấp (50–150 Pa), khả năng xử lý khí lớn và kết cấu nhỏ gọn. Lý tưởng cho các xưởng rèn nóng, nồi hơi sinh khối và các nhà máy luyện cốc vừa và nhỏ.

2.2 Loại hình ống (Công suất lớn & Bảo trì dễ dàng)

· Điện cực thu: Ống thép tròn đường kính trong 200–300 mm.

· Điện cực Corona: Dây catốt treo cố định bằng móc treo trên và dưới bên trong mỗi ống.

· Ưu điểm: Chịu được nhiệt độ lên tới 250°C, chống tắc nghẽn và dễ dàng làm sạch tro, phù hợp với lưu lượng khí lớn. Chủ yếu được áp dụng trong các cơ sở luyện cốc lớn và xử lý khí lò cao.

2.3 Loại Xi Lanh Đồng Tâm (Lỗi Thời, Tốc Độ Dòng Chảy Thấp, Ít Sử Dụng)

· Điện cực thu: Ống đồng tâm bên trong và bên ngoài có dây catốt gắn ở giữa.

· Ưu điểm: Cấu trúc đơn giản và vốn đầu tư ban đầu thấp.

· Nhược điểm: Hiệu suất lọc thấp, diện tích lớn và khả năng xử lý hạn chế. Dần dần bị loại bỏ và thay thế bằng loại tổ ong.

3. Ưu điểm cốt lõi

1. Hiệu suất loại bỏ hắc ín cực cao: Tỷ lệ loại bỏ hắc ín và sương mù ≥99,5%, với nồng độ hắc ín đầu ra được kiểm soát dưới 10 mg/m³. Nó thu giữ hiệu quả các giọt nhỏ cỡ 0,1 μm, vượt trội hơn các thiết bị loại bỏ dầu cơ học như máy tách lốc xoáy và màn lọc.

2. Điện trở thấp & tiết kiệm năng lượng: Lực cản không khí chỉ 50–150 Pa, cắt giảm mức tiêu thụ điện năng của quạt từ 30%–50% so với nhà túi và máy lọc khí, hoàn toàn phù hợp để hoạt động liên tục trong thời gian dài.

3. Chịu nhiệt độ cao trong điều kiện khắc nghiệt: Hoạt động ổn định ở nhiệt độ liên tục 80–220°C và chịu được nhiệt độ nhất thời lên tới 250°C, thích ứng với khói dầu nhiệt độ cao từ quá trình rèn nóng, khí hắc ín có độ ẩm cao từ nhiên liệu sinh khối và khí lò cốc thô.

4. Chống bám bẩn và bảo trì dễ dàng: Không có vật liệu lọc nào bị tắc. Nhựa đường thu được sẽ tự động chảy ra ngoài mà không cần thay thế vật tư tiêu hao thường xuyên. Làm sạch bằng hơi nước định kỳ là đủ, dẫn đến chi phí bảo trì hàng năm thấp.

5. Dầu thải có thể thu hồi mang lại lợi ích kinh tế: Nhựa đường và dầu thải thu được có thể được tái chế làm nhiên liệu hoặc nguyên liệu hóa học thô để bù đắp chi phí điện và bảo trì.

6. Bảo vệ thiết bị hạ lưu: Chặn triệt để hắc ín, sương dầu và bụi để ngăn chặn tắc nghẽn đường ống, kẹt quạt, tắc nghẽn/cháy túi cũng như cặn và ăn mòn tháp. Nó kéo dài tuổi thọ của thiết bị hạ lưu lên 2–3 lần.

7. Cải thiện môi trường nhà xưởng & tránh khiếu nại: Loại bỏ khói vàng, sương dầu và mùi hắc ín hăng để nâng cao tầm nhìn. Chuyển đổi khí thải nhất thời thành xả thải có tổ chức, ngăn chặn các hình phạt về môi trường và khiếu nại của công chúng.

8. Hoạt động ổn định và chống cháy nổ: Sử dụng cực âm nối đất, hộp cách nhiệt kín và thiết bị khóa liên động nhiệt độ để tránh tia lửa điện và đốt cháy tự phát dầu tích lũy, an toàn cho khí thải có chứa khí dễ cháy.

4. Sự cần thiết phải lắp đặt cho các ngành công nghiệp rèn nóng, năng lượng sinh khối và luyện cốc

4.1 Tuân thủ các quy định về môi trường

Khói dầu từ quá trình rèn nóng, khí chứa hắc ín từ quá trình đốt sinh khối và khí lò luyện cốc thô là những chất gây ô nhiễm được quản lý nghiêm ngặt bao gồm VOC, sương dầu và chất dạng hạt. Việc xả thải trực tiếp hoặc phát thải quá mức sẽ bị phạt từ 100.000 đến 1.000.000 RMB, đình chỉ sản xuất hoặc thậm chí thu hồi giấy phép xả thải. EDP ​​là giải pháp hiệu quả nhất cho ô nhiễm hắc ín và là thiết bị bắt buộc để phê duyệt ĐTM, nghiệm thu dự án và kiểm tra môi trường.

4.2 Đảm bảo sản xuất bình thường

Nhựa đường và dầu có độ nhớt cao trong khí thải dễ làm tắc nghẽn đường ống, làm hỏng quạt, làm hỏng túi lọc và thiết bị khử lưu huỳnh nếu không được xử lý thích hợp. Các nhà máy có thể phải đóng cửa 2-3 lần mỗi tháng để dọn dẹp, gây tổn thất sản lượng rất lớn. Được trang bị EDP, toàn bộ hệ thống hoạt động trơn tru mà không bị tắc nghẽn hoặc ăn mòn, nâng hiệu quả sản xuất tổng thể lên 15%–20%.

4.3 Giảm chi phí và tăng trưởng lợi nhuận

So với sự kết hợp bộ lọc + than hoạt tính truyền thống, EDP không yêu cầu thay thế vật tư tiêu hao thường xuyên. Mức tiêu thụ điện năng của nó chỉ 0,3–0,5 kWh trên 1.000 m³ khí được xử lý. Đối với một tổ máy có lưu lượng khí 100.000 m³/h, có thể tái chế 50–100 tấn dầu thải mỗi năm. Doanh thu từ dầu tái chế có thể thu hồi vốn đầu tư thiết bị trong vòng 1–2 năm.

4.4 Nhắm mục tiêu vào các điều kiện làm việc đặc biệt

· Rèn nóng: Xử lý khói dầu ở nhiệt độ cao 150–300°C, sương mù có độ nhớt cao và bụi than chì.

· Nồi hơi sinh khối: Giải quyết vấn đề tắc nghẽn túi do độ ẩm, nhựa đường và bụi cao khi kết hợp với bộ lọc túi.

· Công nghiệp luyện cốc: Đóng vai trò là thiết bị tiền xử lý thiết yếu trước máy thổi để bảo vệ các hệ thống khử lưu huỳnh và khử benzylation tiếp theo.

4.5 Chuẩn bị cho các chính sách được cập nhật nghiêm ngặt

Các quy định về VOC, khói dầu và khí thải nhựa đường tiếp tục được thắt chặt. Việc cài đặt sớm đạt được sự tuân thủ một lần và tránh việc trang bị thêm tốn kém trong tương lai.

5. Thuật ngữ chuyên ngành (Dành cho Hồ sơ mời thầu, Đề xuất & Khuyến mại)

Điều khoản thiết bị cốt lõi

Thiết bị lọc bụi điện (EDP), EDP tổ ong, EDP dạng ống, EDP xi lanh đồng tâm, Thiết bị lọc bụi tĩnh điện cao áp, Điện cực Corona, Điện cực thu, Bể chứa dầu, Hộp cách nhiệt, Tủ điều khiển cao áp, Thiết bị làm sạch bằng hơi nước

Điều khoản về Quy trình & Công nghệ

Hấp phụ tĩnh điện điện áp cao, phóng điện vầng quang, ion hóa điện trường, tích điện giọt, di chuyển có hướng, thoát trọng lực, thu nhựa đường, lọc sương mù dầu, loại bỏ bụi mịn, xử lý khí thải ở nhiệt độ cao, chống bám bẩn & chống tắc nghẽn, tiết kiệm năng lượng điện trở thấp, tái chế dầu thải, phát thải có tổ chức, thu gom khí thải nhất thời

Điều khoản điều kiện ứng dụng

Khói rèn nóng, khói dập nóng, khí hắc ín nồi hơi sinh khối, khí lò luyện cốc thô, khí lò cao, khói nhựa đường, khí thải lưu hóa cao su, khí thải nung cacbon, khí thải mang dầu có độ nhớt cao, khí thải chứa bụi nhiệt độ cao

Điều khoản tuân thủ và giá trị

Tuân thủ khói dầu, giảm phát thải VOC, tuân thủ chất dạng hạt, chấp nhận EIA, giấy phép xả thải, kiểm tra môi trường, nhà máy xanh, sản xuất sạch hơn, sức khỏe nghề nghiệp, ngăn ngừa khiếu nại, đảm bảo sản xuất, giảm chi phí và cải thiện hiệu quả, chống cháy nổ

6. Cấu hình hệ thống điển hình cho lò hơi rèn nóng và sinh khối

6.1 Dây chuyền sản xuất máy rèn nóng (4–10 chiếc, độ sương dầu cao)

Thu khí → Thiết bị chống cháy & làm mát → EDP tổ ong → Hấp phụ than hoạt tính → Quạt gió cảm ứng → Ống khói 15m

Tác dụng: Sương dầu đầu ra ≤5 mg/m³, VOC hoàn toàn tuân thủ, xưởng không khói thuốc và không có khiếu nại nào của công chúng.

6.2 Hệ thống cho nồi hơi sinh khối 10–20 t/h (độ ẩm cao và hàm lượng nhựa đường cao)

Máy khử bụi trước lốc xoáy → EDP tổ ong → Bộ lọc túi PPS/PTFE → Hệ thống khử lưu huỳnh SDS → Quạt gió cảm ứng → Ống khói

Tác dụng: Ngăn chặn hiệu quả tình trạng bám bẩn túi, bụi thoát ra ≤10 mg/m³, loại bỏ hoàn toàn hắc ín và hoạt động ổn định lâu dài.
